i 100 Pro Magnesium aluminum alloy version

What should Mini-ITX case support high-end hardware look like?

The Primary purpose of designing i 100 is to try to push the cooling performance and hardware support capabilities to the limit of an ITX case, while keeping the volume within a reasonable size, and ensure the performance of the new generation of CPU/GPU is released. It also satisfies the users’ expectations, the need of compactness.

The Priority of product design is listing basic function, the ID design, the Concept. The final version of i 100 Pro can support 360/280 radiator/AIO cooler, 166mm height air cooler, and 373mm length graphics card. Adjustable single or dual chamber layout, supports three different kind of cooling systems. All the intake with filter(380μm) to keep dust out. Space for full size ATX PSII or SFX power supply, and 3.5” HDD storage.
    Color : Silver
  •

Video Demo

Adjustable single or dual chamber layout and supports three different kind of cooling systems

Does the size control of i 100 Pro meet your expectations? Dimensions not included case stand

Does the size control of i 100 Pro meet your expectations?
Dimensions not included case stand

Single layer case stand height: 14.5mm
Dual layers case stand height: 20.5mm

As the first listing product of JONSPLUS.We hope to show our users the product development attitude of“Focus on the essence of the product”through her,and we hope that product line started by her will stick to this attitude, know how to restrain, focus on selected item, and offering only the best or nothing.

ID Patent number: 202030298144.6

With supporting flagship hardware, how does i100 manage to keep its size small?

For width control: we ensure the height supports flagship air cooler, by cancel the cable management space behind the motherboard, and using the space next to the fans at top or bottom for cable routing. A cable hole is designed between the power supply and the motherboard to form a better routing path. (The motherboard backplane cable routing design used in today’s ATX case may not suitable for reduced size ITX case)
For the length control:To reduced chassis length, support only most brands of 360/280 radiator.

With supporting flagship hardware, how does i100 manage to keep its size small?

For width control: we ensure the height supports flagship air cooler, by cancel the cable management space behind the motherboard, and using the space next to the fans at top or bottom for cable routing. A cable hole is designed between the power supply and the motherboard to form a better routing path. (The motherboard backplane cable routing design used in today’s ATX case may not suitable for reduced size ITX case)
For the length control:To reduced chassis length, support only most brands of 360/280 radiator.

Inquiries about i-series:

Does it obey the demand of cooling / dustproof / layout?
Does the ID design follow the function?

Three installation modes

  • GPU Vertical mounting + Liquid cooler

  • GPU horizontal mounting + air cooler

  • GPU horizontal mounting + AIO/liquid cooler

GPU Vertical mounting + AIO/ liquid cooler

Multi-chamber installation, CPU and GPU in different chamers ( PCI-E raiser cable included)
 ·GPU support: 345-373mm (L)*160mm(H) *62mm (W) max
  (Install side mounted dual SSD : 345mm (L), w/o SSD : 373mm(L))
 ·CPU cooler height : 77mm max
 ·Radiator support: 360/280/240/120 (fan +radiator max thickness : 55mm)
 ·Fan space: 6*12cm / 4*14cm cooling fan ( Optional)
 ·PSU support:  w/o bottom fan: ATX PSII/SFX : 175mm max length
W bottom fan: ATX PSII / SFX:150mm max length

Due to there is one fan on the rear side on Reference design graphics card, and exhaust hot
air toward the PSU, it is recommended to use SFX power supply to increate the gap
for ventilation.

GPU horizontal mounting +Air cooler

Single chamber installation, support flagship air cooler, long graphics card, and standard ATX PSII power supply.
 ·GPU support: 345-373mm (L)*160mm(H) *62mm (W) max
 (Install side mounted dual SSD : 345mm (L), w/o SSD : 373mm(L))
 ·CPU cooler height ：166MM max
 ·PSU support:  ATX PSII/SFX : 140mm max length
 ·Fan space: 3*12cm / 2*14cm cooling fan ( Optional)

GPU horizontal mounting +Air cooler

Single chamber installation, support flagship air cooler, long graphics card, and standard ATX PSII power supply.
 ·GPU support: 345-373mm (L)*160mm(H) *62mm (W) max
 (Install side mounted dual SSD : 345mm (L), w/o SSD : 373mm(L))
 ·CPU cooler height ：166MM max
 ·PSU support:  ATX PSII/SFX : 140mm max length
 ·Fan space: 3*12cm / 2*14cm cooling fan ( Optional)

GPU horizontal mounting +AIO/liquid cooler

Single chamber installation, support 360 AIO/radiator, long graphics card, and SFX power supply (115mm max).
 ·GPU support: 345-373mm (L)*160mm(H) *62mm (W) max
(Install side mounted dual SSD : 345mm (L), w/o SSD : 373mm(L))
 ·Radiator support: 360/280/240/120 (fan +radiator max thickness: 55mm)
 ·PSU support:  SFX 115mm max length
 ·Fan space: 3*12cm / 2*14cm cooling fan ( Optional)

The back display of the three modes

  • GPU Vertical mounting + AIO/ liquid cooler

    ATX/SFX power supply

  • GPU horizontal mounting +Air cooler

    ATX/SFX power supply

  • GPU horizontal mounting + AIO/liquid cooler

    SFX power supply

How to solve the common problem of venting issue with side panel

The first issue cause heat dissipation cause by the  side panel, due to there is no vent on the panel, i 100 Pro provide the solution through the six points below:

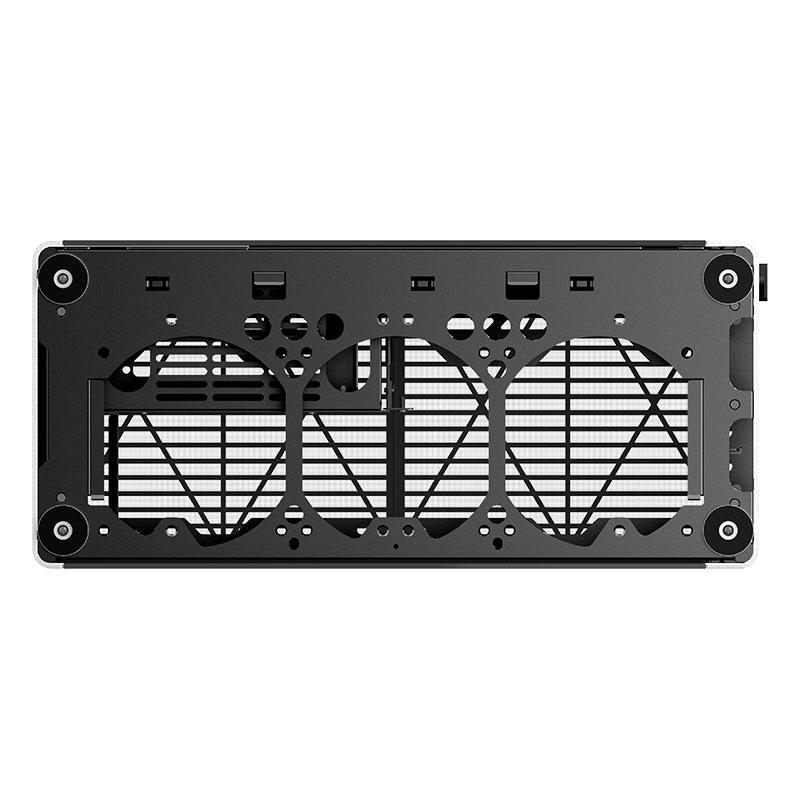

 ·Dual 3 x 12cm fan mounting points on top and bottom to form a vertical air circulation .
 ·Increase the gap between the side panel to the vertical mounted graphics card, based on the maximum thickness of the flagship graphics card RTX3090 (60mm), the space between graphics card to case side panel is about 20mm.
 ·Increase the gap between vertical mounted graphics card to PSU, the back panel of graphics card to ATX PSU is 12.5mm, to SFX PSU is 35mm.
 ·Offset the bottom fan to ensure it blow the air directly into the gap for ventilation.
 ·Low wind damping nylon 380 μm dust filter .
 ·Adjustable dual layers case stand design to increase the ventilation space under the bottom of the case.

How to solve the common problem of venting issue with side panel

The first issue cause heat dissipation cause by the  side panel, due to there is no vent on the panel, i 100 Pro provide the solution through the six points below:

 ·Dual 3 x 12cm fan mounting points on top and bottom to form a vertical air circulation .
 ·Increase the gap between the side panel to the vertical mounted graphics card, based on the maximum thickness of the flagship graphics card RTX3090 (60mm), the space between graphics card to case side panel is about 20mm.
 ·Increase the gap between vertical mounted graphics card to PSU, the back panel of graphics card to ATX PSU is 12.5mm, to SFX PSU is 35mm.
 ·Offset the bottom fan to ensure it blow the air directly into the gap for ventilation.
 ·Low wind damping nylon 380 μm dust filter .
 ·Adjustable dual layers case stand design to increase the ventilation space under the bottom of the case.

The ventilation gap between vertical graphics card and side tempered panel.

Offset the bottom fan design to ensure it blow the air directly into graphics card and the ventilation space.

Based on the maximum thickness of the flagship graphics card RTX3090 (60mm), the gap between the graphics card to side panel is 20mm. Base on the reference design of RTX3080, the gap between the graphics card to side panel is 36mm.

The ventilation gap between horizontal graphics card and side panel.

Directly insert the ventilated space between the horizontal graphics card and the side panel. Taking the RTX3080 graphics card width 112MM as an example, the distance between the graphics card and the side is 59MM.

The ventilation gap between horizontal graphics card and side panel.

Directly insert the ventilated space between the horizontal graphics card and the side panel. Taking the RTX3080 graphics card width 112MM as an example, the distance between the graphics card and the side is 59MM.

The ventilation gap between motherboard to graphics card and graphics card to power supply.

Graphics card to rear of the motherboard is 6mm
Graphics card to ATX PSII PSU is 12.5mm
Graphics card to SFX PSU is 35.5mm

Dual layers all aluminum alloy case stand


The design of vertical air circ.
Single layer: 14.5mm, dual layers: 20.5mm.

Dual layers all aluminum alloy case stand


The design of vertical air circ.
Single layer: 14.5mm, dual layers: 20.5mm.

Adjustable single / multi-chamber design

By flip and shift the motherboard tray, and interchangeable rear panel part, i 100 Pro can realize two motherboard layouts in single or multi-chamber, capable to support air cooler with 166mm height.

Patent number: 202021734369.2

PSU bracket/ cable management bracket with three mounting points design

In order to meet the requirement of different installation of liquid / air cooler and ATX PSU/SFX PSU, i 100 Pro’s power supply mounting bracket has three different mounting points.

PSU bracket/ cable management bracket with three mounting points design

In order to meet the requirement of different installation of liquid / air cooler and ATX PSU/SFX PSU, i 100 Pro’s power supply mounting bracket has three different mounting points.

Cable routing space


The 52mm cable routing space next to 360 radiator at top, and intake fan at the bottom of the case.
There are cable routing space next to both side of the PSU, SFX : 17mm+35mm / ATX PSII: 7mm+20mm.
There are two cable openings between PSU to motherboard, it can meet the cable routing requirements of GPU vertical or horizontal mounting.
There is a cable management bracket under the PSU, which can hide the power cables.

To meet the need of dust-proof design.

Top, bottom, and graphics card’s rear panel all fitted with ultrasonic molded Low wind damping nylon 380 μm dust filter.

Method of improvement points

There was no dust filter on exhaust venting opening in most cases. From our actual use and testing, we notice the dust may accumulate on the surface next to the opening for exhausting hot air after system shut down, especially near the surface next to the big vent holes on the PCI bracket.

Top dust filter

Ultrasonic molded nylon 380 μm dust filter grid like top filter with magnetic adsorption.

Knowledge Points:
Nylon mesh has better wind resistance coefficient and dust stopping power than PVC or steel mesh. The disadvantage is that requires investment of plastic molds, which increase the development costs.

Top dust filter

Ultrasonic molded nylon 380 μm dust filter grid like top filter with magnetic adsorption.

Knowledge Points:
Nylon mesh has better wind resistance coefficient and dust stopping power than PVC or steel mesh. The disadvantage is that requires investment of plastic molds, which increase the development costs.

Bottom dust filter

Snap fixed ultrasonic molded nylon 380 μm dust filter in plastic support frame

Rear window dust filter

Snap fixed ultrasonic molded nylon 380 μm dust filter integrate with bottom plastic support frame

Rear window dust filter

Snap fixed ultrasonic molded nylon 380 μm dust filter integrate with bottom plastic support frame

PCI-e 3.0 16 X 8Gs riser caber included

This adapter cable only support PCI-E 3.0 16X, if you would like to use PCI-E4.0 protocol hardware, please set the working status to PCI-E Gen3in the motherboard BIOS in advance.
(Currently the graphics card has not yet used the full bandwidth of PC-E 3.0, in theory using with PCI-E 3.0 riser card should not cause performance lose)

Interchangeable Rear Panel

The included interchangeable rear panel for realized graphics card vertical mounting.

·Rear window equips low wind damping nylon 380 μm dust filter

Interchangeable Rear Panel

The included interchangeable rear panel for realized graphics card vertical mounting.

·Rear window equips low wind damping nylon 380 μm dust filter

Main Component material

·Front and rear and boths sides panel : 3.0mm aluminum alloy panel with 120#-150# sandblasting finishing
 ·Grille top Cover: ABS + PC Mechanical purposes plastic
 ·Inner structure: 1.0 +1.5mm steel panel with black powder coat finishing
 ·Dual layers Case stand with aluminum alloy

Detail of workmanship

  • Front and rear panel also milled and chamfered with CNC to ensure the smooth edges without scratching user’s hand, it is better and precise than ordinary edging machine treatment.

  • Side panel also milled and chamfered with CNC to ensure the smooth edges without scratching user’s hand.

  • The internal panels is treated with flat black powder coating, which has super smooth flatness characteristics.

Front I/O ports


1*power button
1* Type-C (USB3.1 Gen2)
1*USB3.0
1*Headphone
1*Mic
The decorative panel next to the power button is made of hair-line brushed aluminum alloy, with CNC diamond cutting edge, and secured on the back by pressure riveting + screw to avoid instability caused by the pasting process.

Front I/O ports


1*power button
1* Type-C (USB3.1 Gen2)
1*USB3.0
1*Headphone
1*Mic
The decorative panel next to the power button is made of hair-line brushed aluminum alloy, with CNC diamond cutting edge, and secured on the back by pressure riveting + screw to avoid instability caused by the pasting process.

3.5” / 2.5” shard hard drive space

It is not easy for an ITX case to have a 3.5” HDD in a reasonable space, but high performance rig may requires a lot of storage, we think it is necessary to keep one.
Front panel is detachable and screw-free, to install HDD after pushing upward and releasing front panel.

2 X 2.5” HDD/SSD mounting position

Detachable 2.5” device bracket, after remove the bracket, the room for graphics card increase from 345mm to 373mm

2 X 2.5” HDD/SSD mounting position

Detachable 2.5” device bracket, after remove the bracket, the room for graphics card increase from 345mm to 373mm

Build up with 35 piece of parts

The seemingly simple structure layout uses 35 piece of parts to realize its various functions. To spared no expense to keep its product functional integrity.

ATX/SFX shared mounting position


GPU Vertical mounting + AIO/ liquid cooler: ATX/SFX power supply (175mm w/o bottom fan)
 ATX/SFX power supply (150mm w bottom fan)

GPU horizontal mounting +Air cooler: ATX/SFX power supply (140mm length max)

GPU horizontal mounting + AIO/liquid cooler: SFX power supply (115mm length max)

ATX/SFX shared mounting position


GPU Vertical mounting + AIO/ liquid cooler: ATX/SFX power supply (175mm w/o bottom fan)
 ATX/SFX power supply (150mm w bottom fan)

GPU horizontal mounting +Air cooler: ATX/SFX power supply (140mm length max)

GPU horizontal mounting + AIO/liquid cooler: SFX power supply (115mm length max)

Tool-free Magnetic Top Cover

The handle is made of soft nylon material, commonly used in bags, which does not increase the height of the chassis.

The top cover and the nylon filter are ultrasonically fused together, which is convenient for users to wash clean

real shot

About Precise Dimensions

For users of using customized PSU cords, the actual length and width of the power supply and graphics card will be longer, we had identified the maximum size, so users can choose to accurately calculate whether their hardware can be installed.

The power connector on the graphics card is usually lower than the heat sink module, and user need to consider this factor when calculating the height of the graphics card.

About Precise Dimensions

For users of using customized PSU cords, the actual length and width of the power supply and graphics card will be longer, we had identified the maximum size, so users can choose to accurately calculate whether their hardware can be installed.

The power connector on the graphics card is usually lower than the heat sink module, and user need to consider this factor when calculating the height of the graphics card.

Precisely limited size for graphics card

  • Vertical graphics card mounting

    Height dimension while vertical graphics card mounted (The thickness of theradiator with fan is 52mm)

  • Horizontal Graphics card mounting

    GPU horizontal mounting, while in single-chamber setup, PSU mounting space size.

  • Horizontal Graphics card mounting

    Width dimension while horizontal graphics mounted

About Precise Dimensions

Horizontal Graphics card mounting,height dimension while horizontal graphics mounted.

Precise length of riser cable


PCI-E3.0 16x included
if you would like to use PCI-E4.0 protocol hardware, please set the working status to PCI-E Gen3 in the motherboard BIOS in advance.
If users need to purchase/use PCIE riser cable from other brands, please refer to the aperture and length dimension identification shown in the figure.

Precise length of riser cable


PCI-E3.0 16x included
if you would like to use PCI-E4.0 protocol hardware, please set the working status to PCI-E Gen3 in the motherboard BIOS in advance.
If users need to purchase/use PCIE riser cable from other brands, please refer to the aperture and length dimension identification shown in the figure.

与乔思伯A4体积对比

Specification
  • Model namei 100 Pro
  • Model versionVer.1 (Magnesium aluminum alloy version, Silver)
  • Product size194mm(W) x 307mm(H) x 435mm(L) (not include case stand)
  • Case Stand heightSingle layer: 14.5mm, dual layers: 20.5mm
  • MB supportITX, DTX (170 x 203mm) Note: When using DTX motherboard, and installing the graphics card vertically, will require to purchase an extended PCI-E cable（Length over 228mm）
  • GPU Support345-373mm (L)x160mm(H)x62mm(W) (W SSD cage is 345mm,w/o SSD Cage is 373mm)
  • Device Support1*3.5”HDD +2*2.5”SSD or 3*2.5”SSD.
  • Fan mounting position6*12cm fan or 4*14cm fan (optional)
  • PCI slots2
  • Front I/O1*TYPE-C（USB3.1 Gen2)，1*USB3.0，1*AUDIO，1*MIC
  • Air filter systemTop, bottom, rear，both sides (pre-installed)
  • WeightNW: 6.7KG/GW: 8.8KG
  • Package size550 x 310 x 450mm (WDH)
Vertical Graphics card mounting mode hardware support specification
  • Radiator support (top mounting position)360/280/240/120 (fan+ radiator thickness: 55mm)
  • PSU supportATX/SFX (175mm long max w/o bottom fan) ATX/SFX (150mm long max w bottom fan)
  • CPU cooler height77mm max
  • NotePlease purchased PCI-E that is length over 228mm riser cable when using DTX board.
Horizontal Graphics card mounting+ air cooler mode hardware support specification
  • PSU supportATX/SFX (140mm long max )
  • CPU cooler height166mm max
Horizontal Graphics card mounting+ liquid cooler mode hardware support specification
  • PSU supportONLY support SFX, 115mm long max.
Main component material
  • Front & Rear & Both sides Panel3.0mm aluminum alloy panel with 120#-150# sandblasting finishing
  • Grille top CoverABS + PC Mechanical purposes plastic
  • Inner structure1.0 +1.5mm steel panel with black powder coat finishing
  • Case standDual layers Case stand with aluminum alloy
Product code
  • EAN6970620551258
  • UPC0842482100041

  • Volume comparison between I 100 pro and Jonsbo A4

  • Flagship air cooling test, the Jonsplus i100pro cooling mute really top

  • Jonsplus i100pro evaluation, support flagship water cooling, air cooling, ATX power supply and 30 series graphics card itx chassis

  • Brand new i100 Pro flagship A4 chassis 4K, super heat dissipation and 360 water cooling

  • Jonsplus i100 Pro chassis evaluation: 360 water cooled itx flagship chassis

  • Jonsplus i100 Pro - Unboxing

  • [Cowcot TV] Présentation boitier JONSPLUS i100 PRO : De l'ITX plus que charmant

  • Chiphell.com: Jonsplus i100 Pro + Strix LX 6800XT 装机展示

  • The ITX Air-Cooling Dream? Jonsplus i100 Pro Review

  • The GENTLEMAN'S Build | Elegant ITX Jonsplus i100

News
Downloads
  • File Name
  • Download
  • Picture

Service

About Us

Where to buy

Social Media

© 2020 Dongguan Sibositong Industrial Co.,Ltd .All rights reserved.   粤ICP备18064205号
