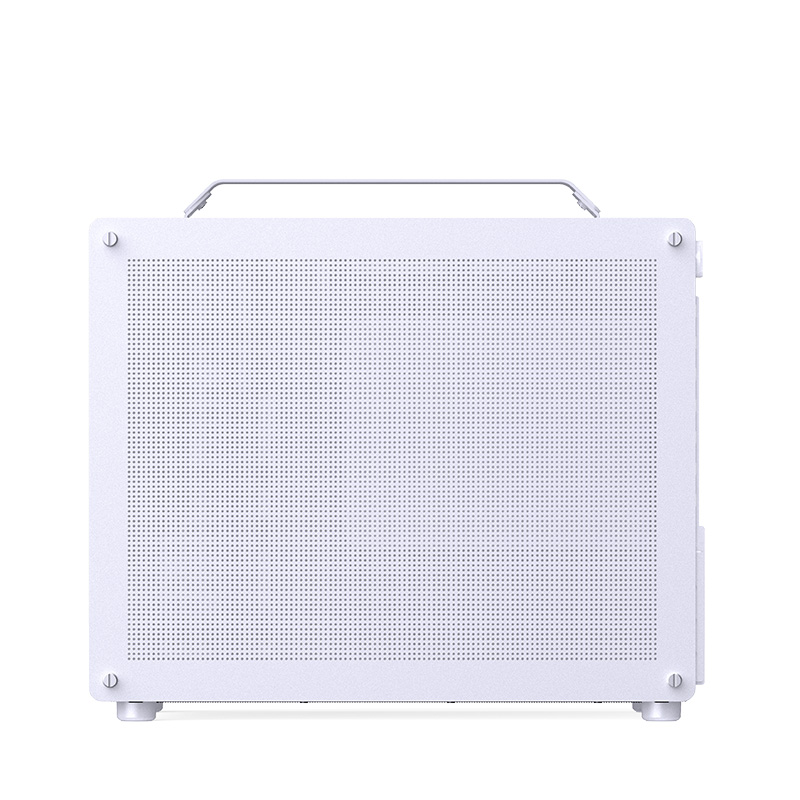

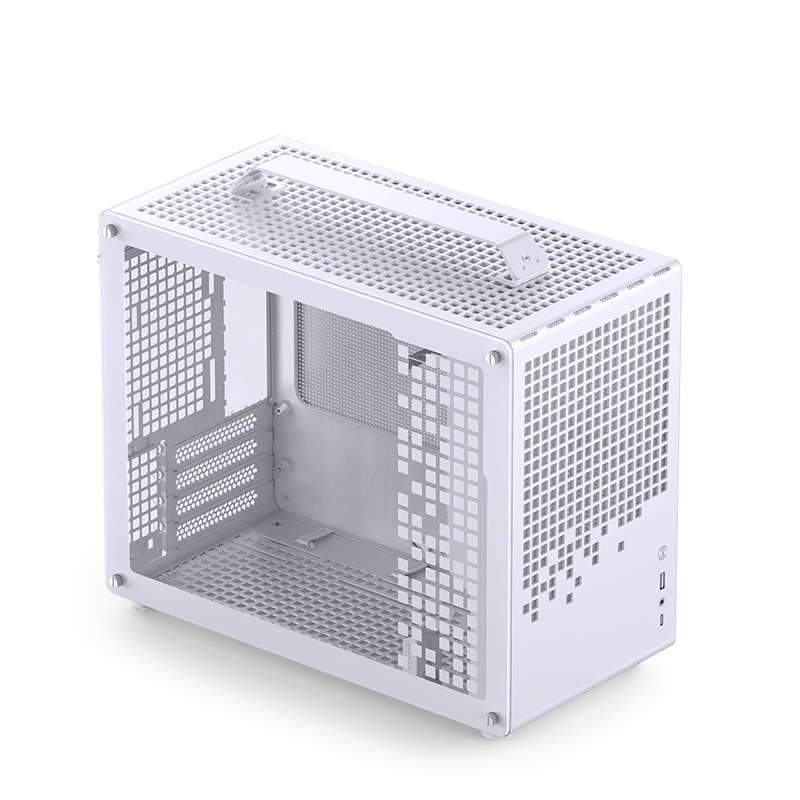

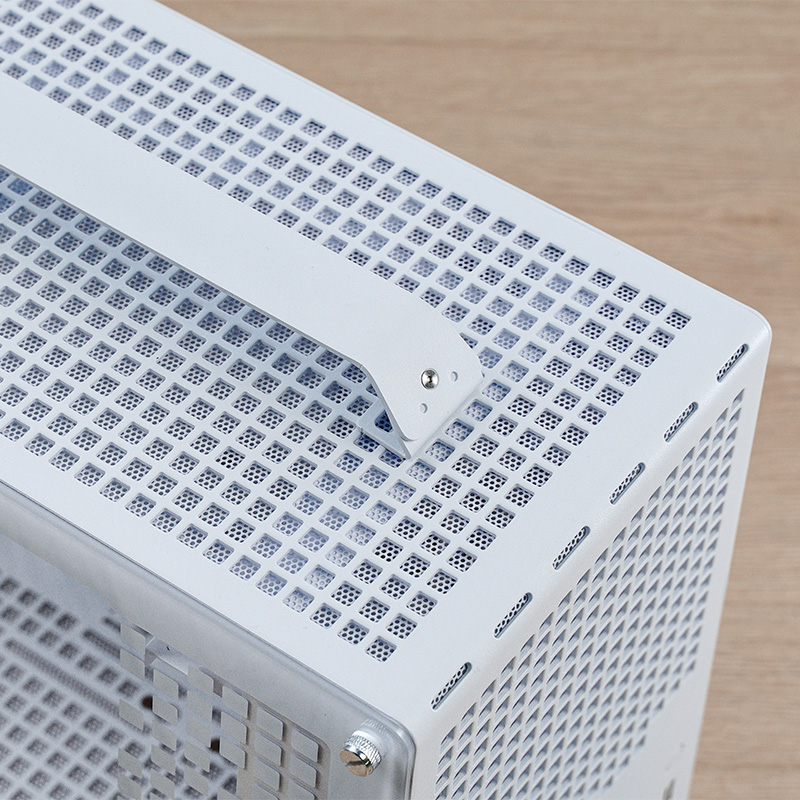

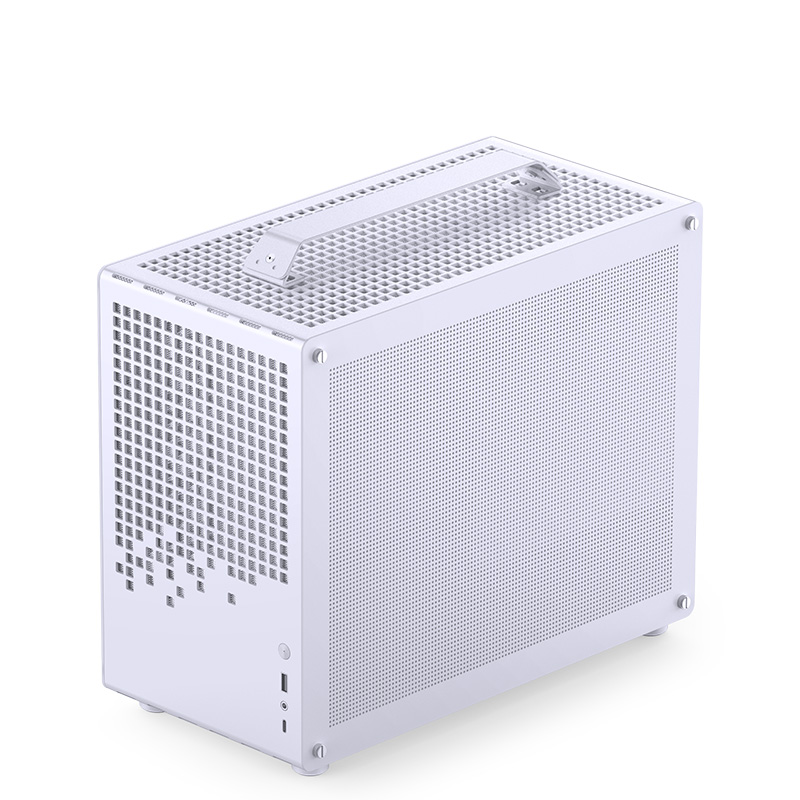

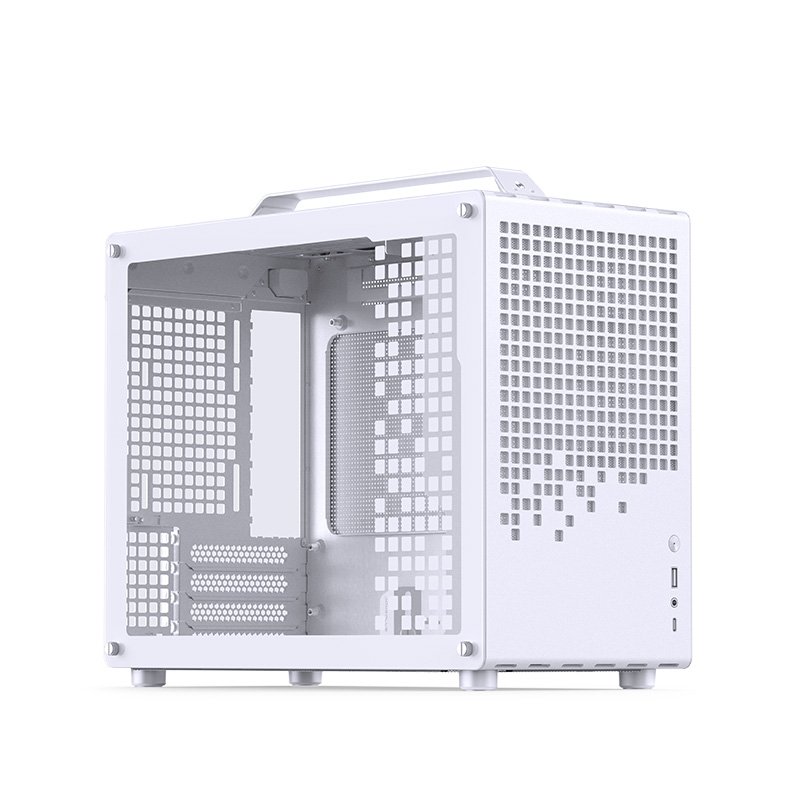

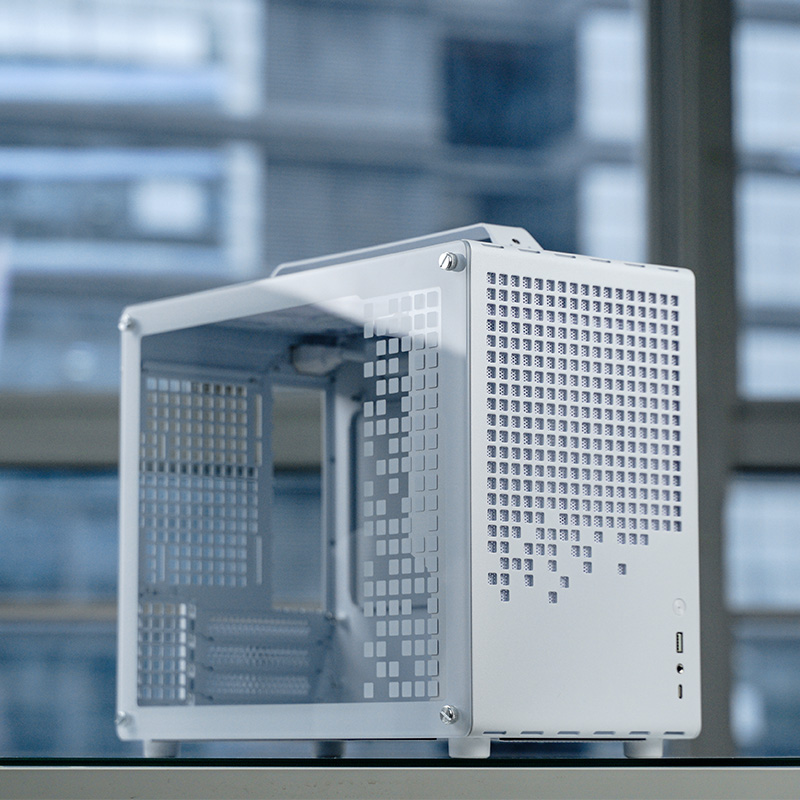

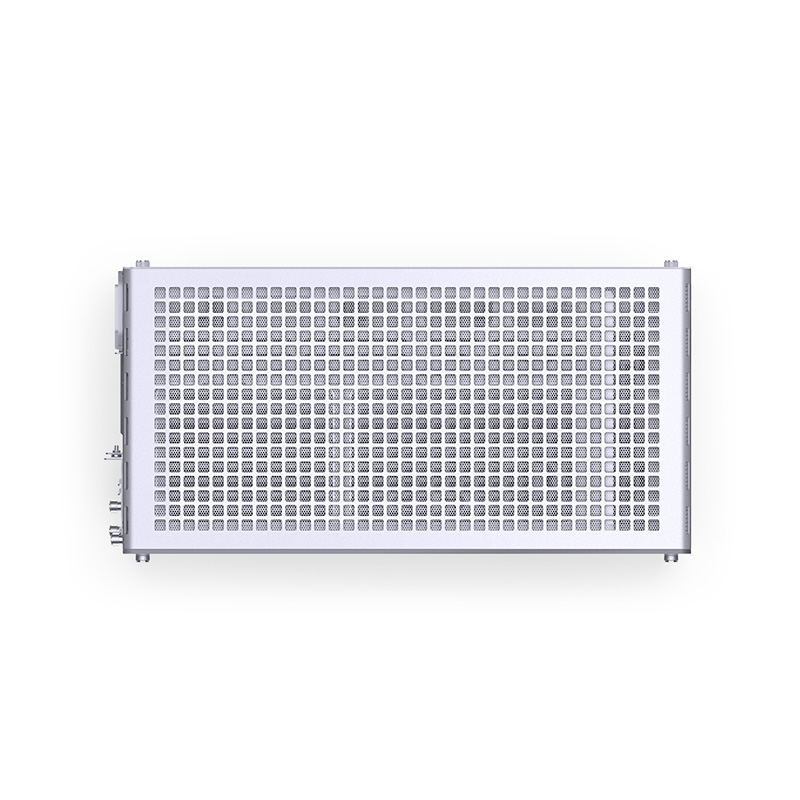

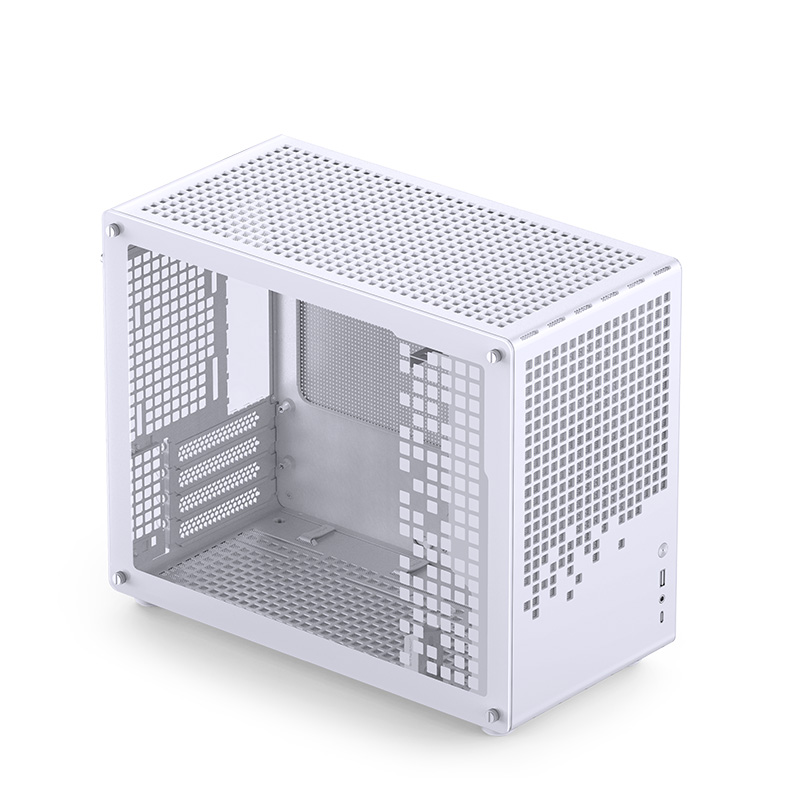

厚至2mm一体化弯折钢板（面板+顶板）

辅以大面积的精致方格开孔
兼具散热需求与工艺质感

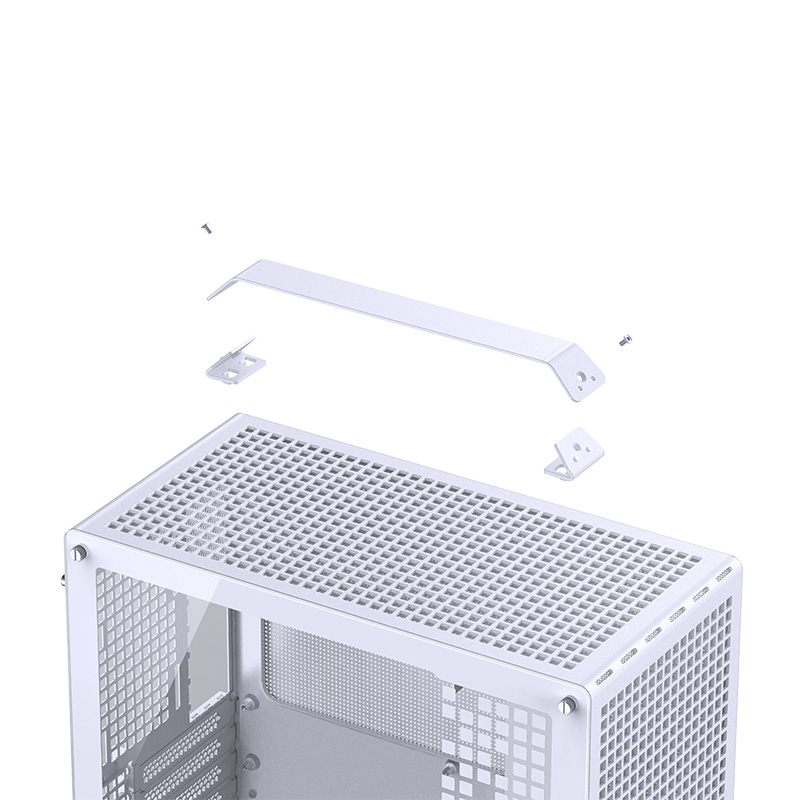

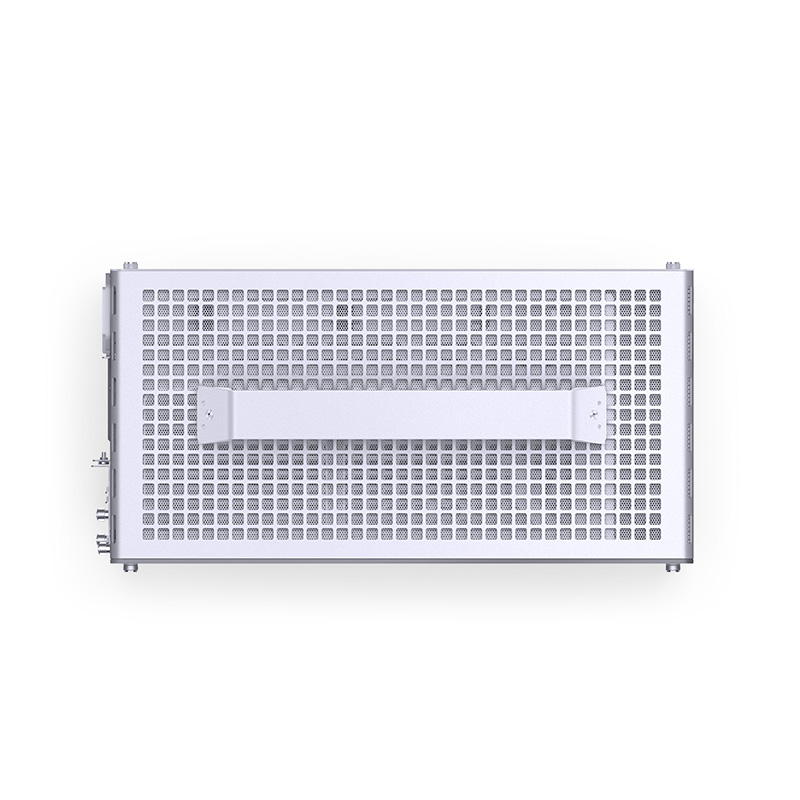

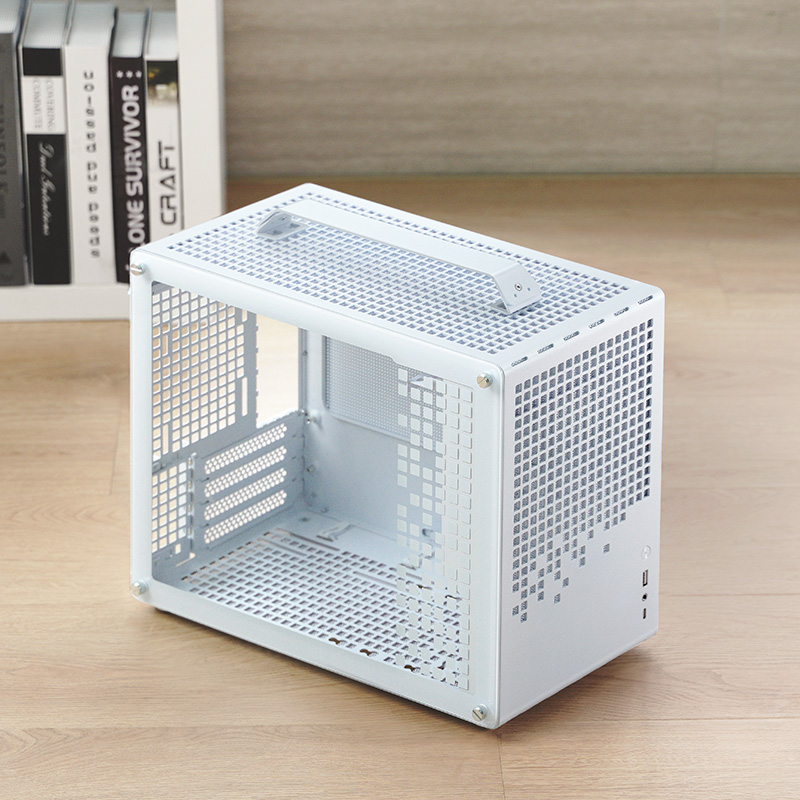

2mm厚度可拆卸提手 便携移动

● 提手 装/拆 操作均不受内部硬件装配影响，可随时切换
● 提手与箱体通过无螺丝挂钩连接紧固，拆卸后箱体无螺丝孔影响外观

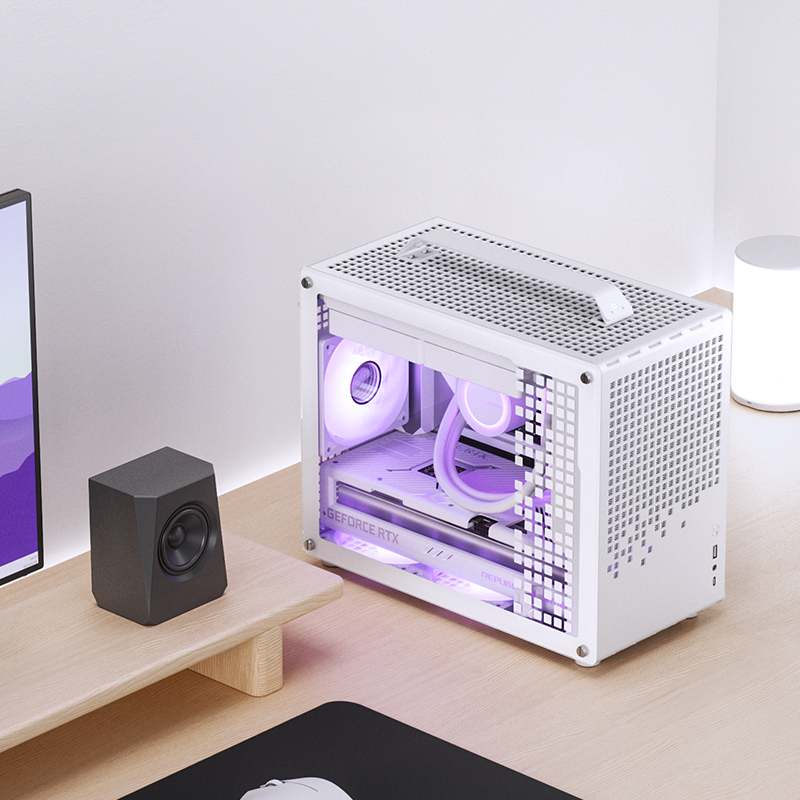

仅约20L容积构建，轻松放置于各种桌面环境

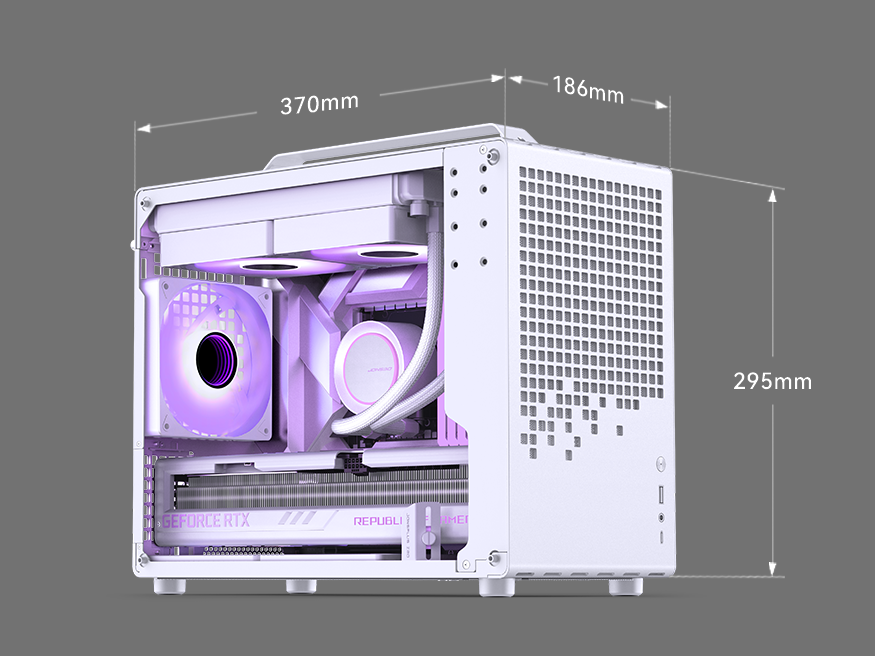

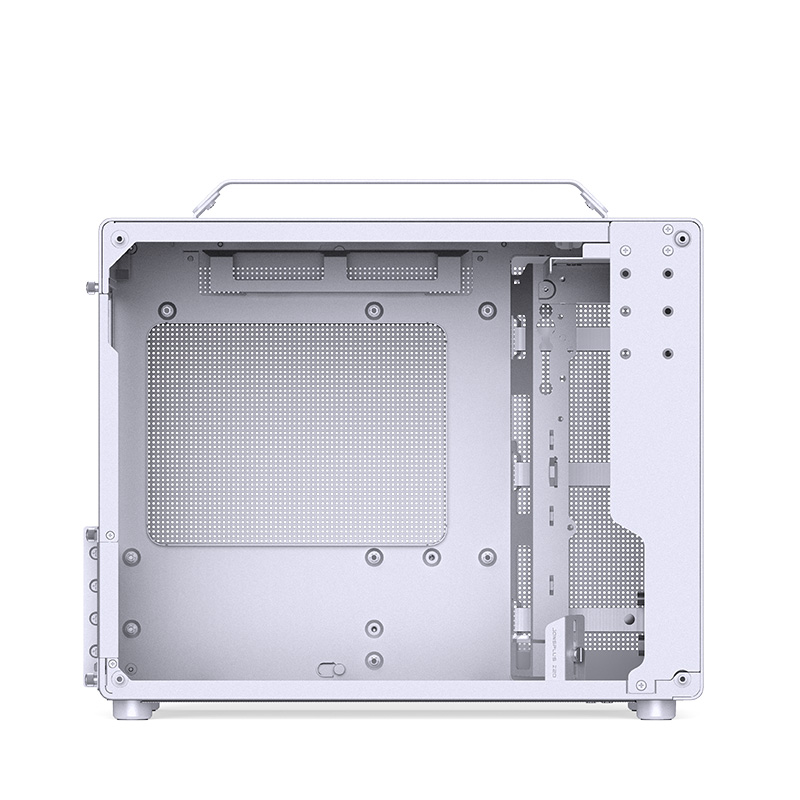

主体尺寸370mm*186mm*295mm（深/宽/高，不含提手/脚垫等突出物），以近似ITX机箱尺寸实现对于全尺寸MATX主板以及长显卡的兼容。
*含提手/脚座等突起物尺寸为：382mm*198mm*335mm（深/宽/高）

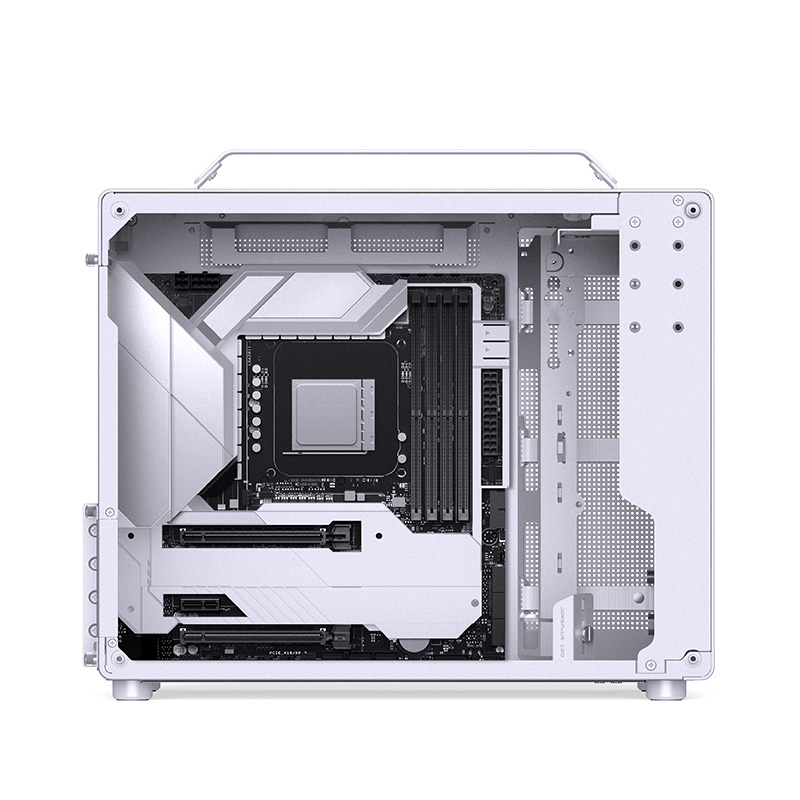

兼容全尺寸Micro-ATX主板

充分满足小容积机箱组建高性能硬件系统需求

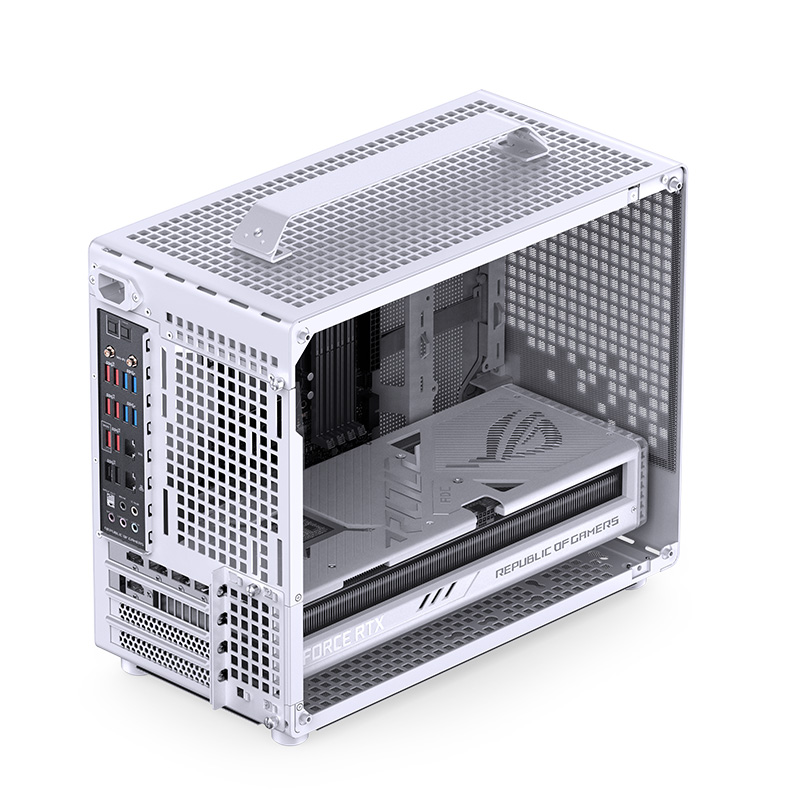

支持长达363mm高性能显卡

依据不同的主板PCI-E插槽类型，当显卡安装于机箱第一条PCI-E位时，显卡背板至底部总容纳空间为89mm；当显卡安装于机箱第二条PCI-E位时，显卡背板至底部总容纳空间为68.5mm。
您可根据显卡厚度及显卡安装位置（此取决于主板），选择适配的底部硬件（风扇或硬盘）。

相关规格简述：
● 显卡厚度请参考具体产品规格表。
● 12cm风扇厚度通常为25mm（12025规格）或15mm（12015规格）。

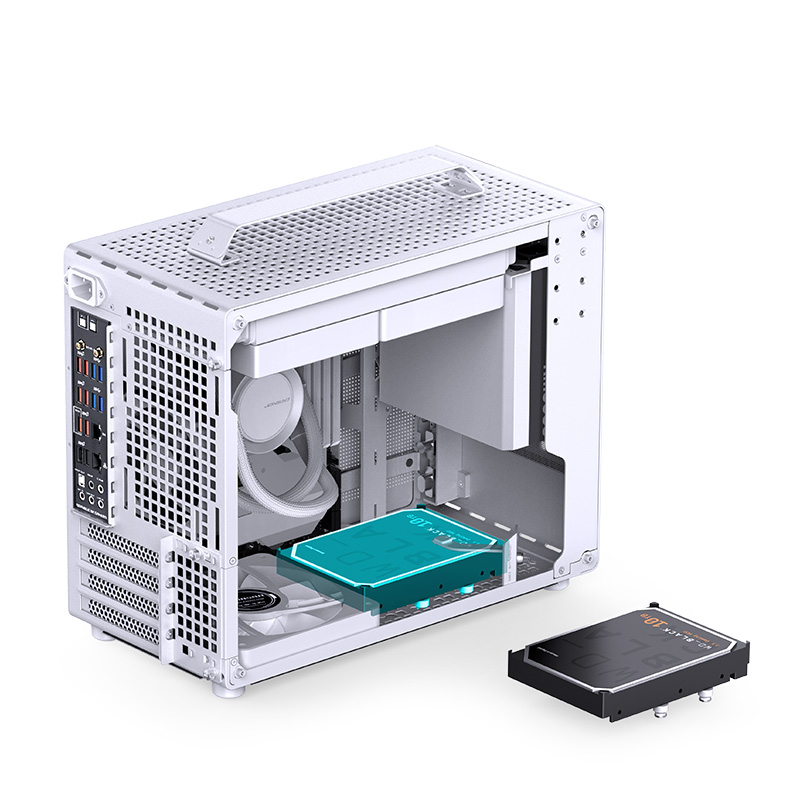

● 3.5英寸HDD厚度通常为20mm（小容量）或26mm（大容量），另加5mm高度的硅胶圈或支架，即为HDD硬盘安装后占用的总高度。
● 2.5英寸SSD厚度通常为7mm（单SSD安装）或18mm（双SSD含支架），另加5mm高度的硅胶圈，即为SSD硬盘安装后占用的总高度。

创新设计：可拆卸PCI-E位固定件，优化长显卡安装体验

针对大尺寸显卡不易放入箱体的实际安装情况，针对性设计了PCI-E位可拆固定条，通过形成无遮挡的开口设计，让长显卡（长度为⩼345mm时）可直接整体插入安装，无需先进行复杂的机壳拆卸。
*普通长度显卡安装无需进行拆卸

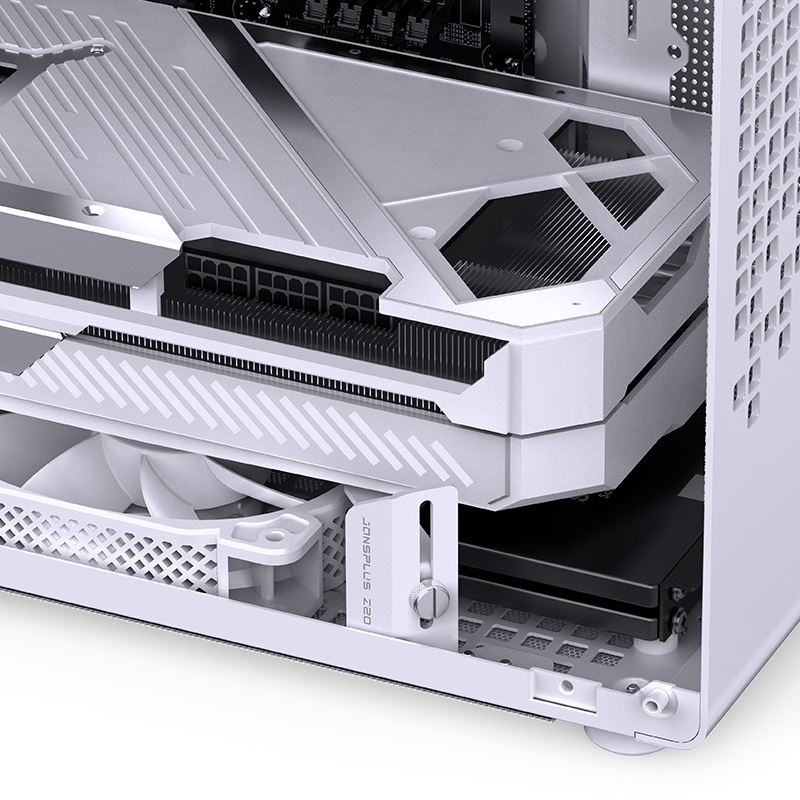

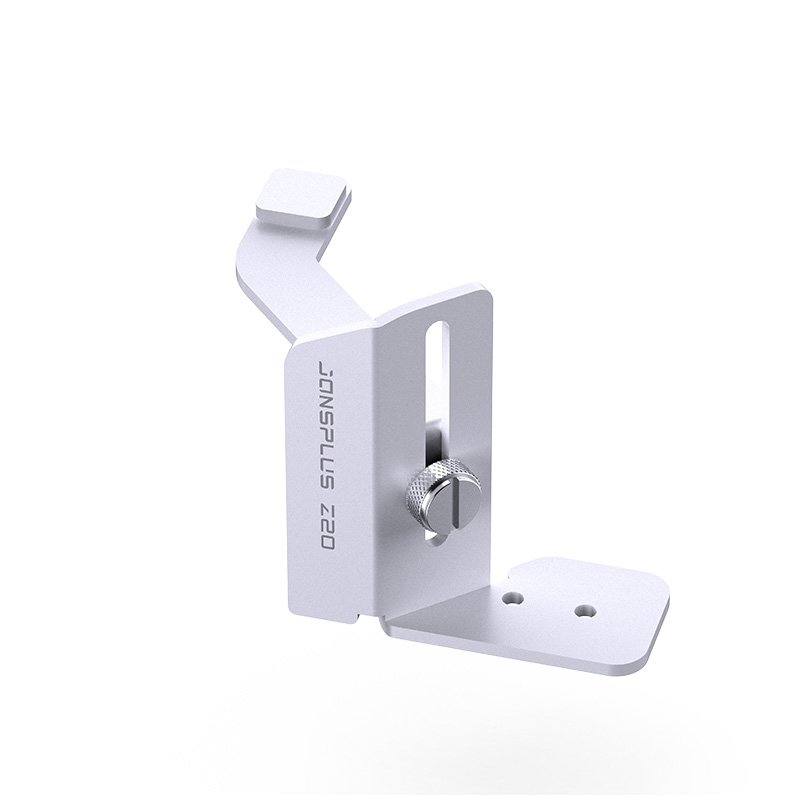

标配可调节显卡支撑架

缓解长显卡前端因重力下垂，可根据硬件实际搭配情况选用。
安装显卡支架时，机箱底部硬件可兼容组合为：
● 12cm风扇x2 + 2.5英寸SSDx2

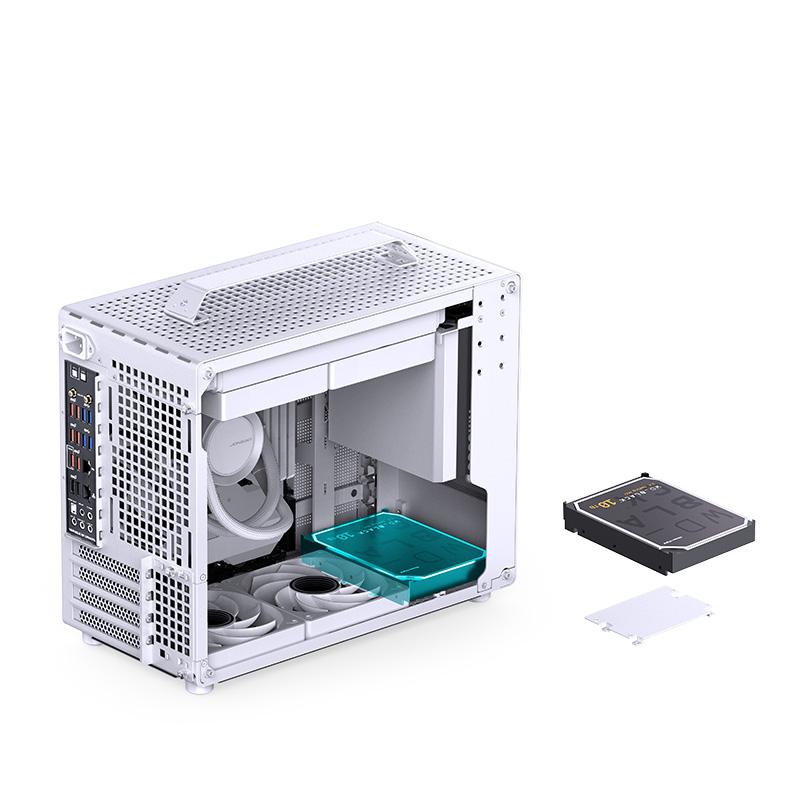

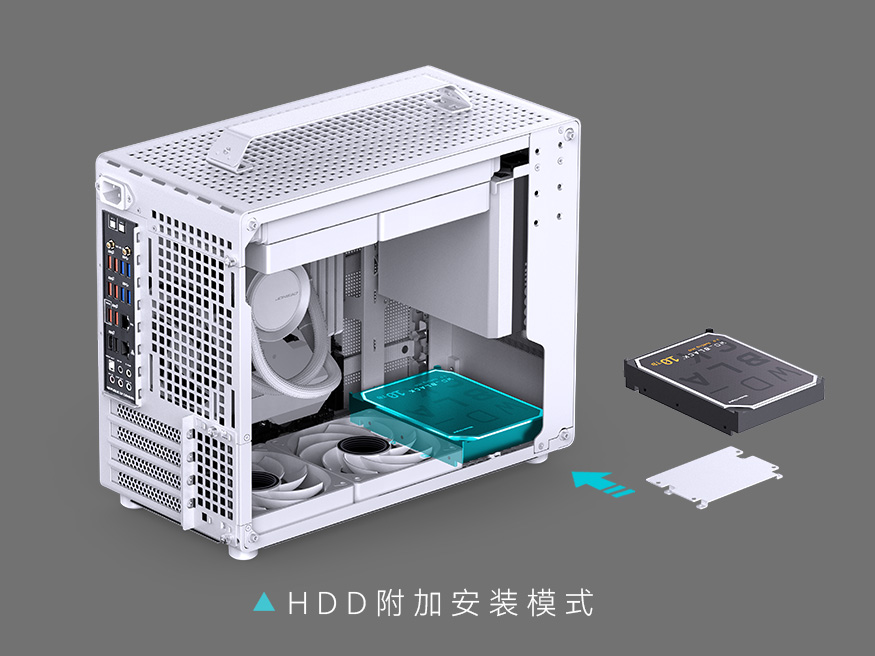

● 12cm/14cm风扇x1 + 3.5英寸HDDx1
不兼容硬件组合为：
● 12cm风扇x2 + 3.5英寸HDDx1

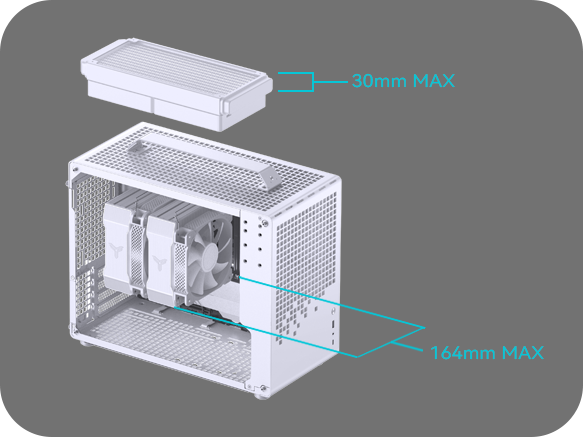

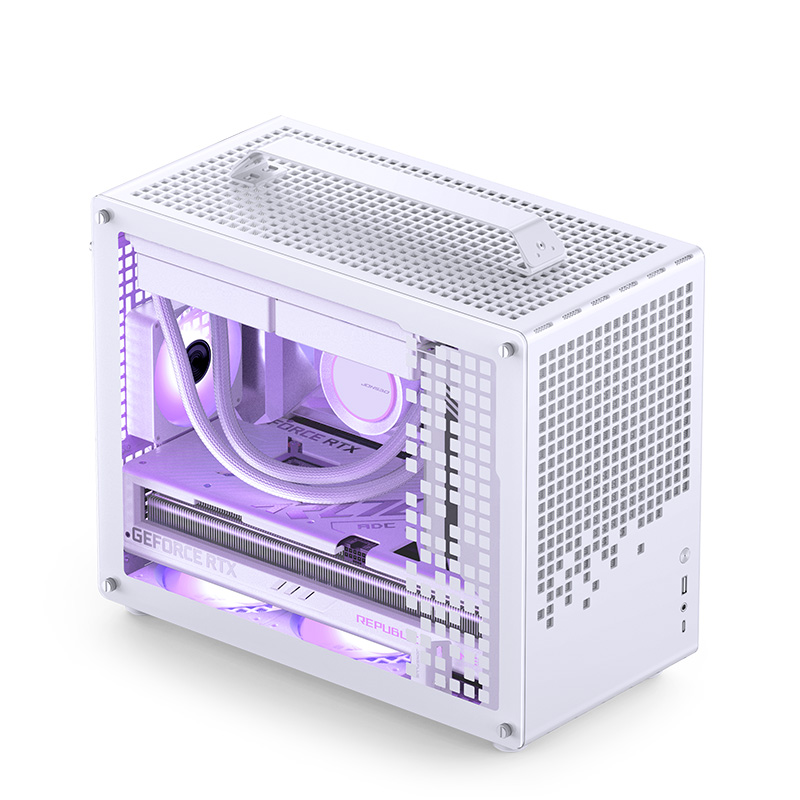

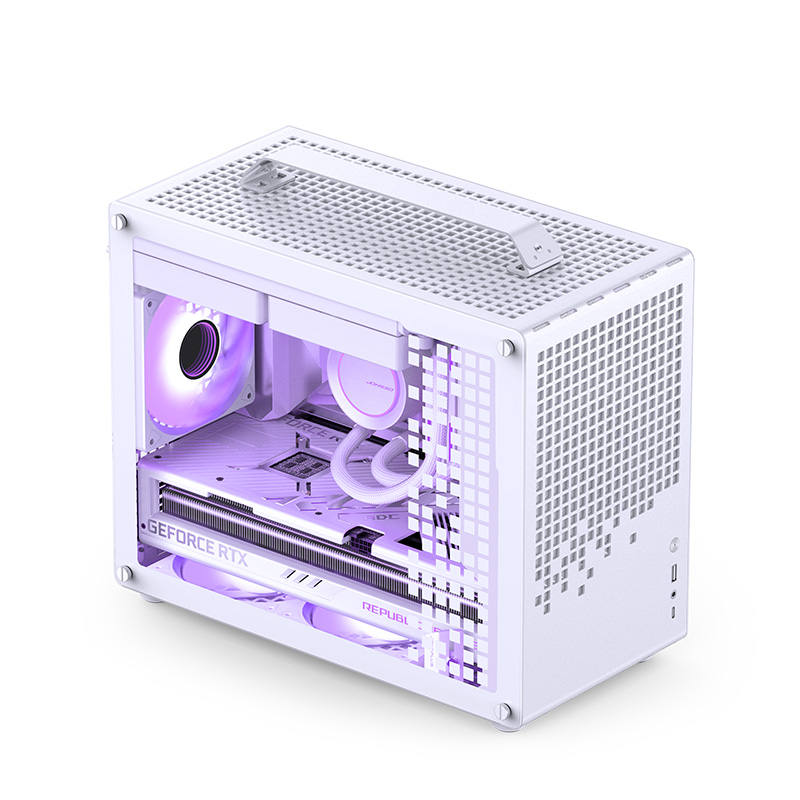

支持冷排厚度≤30mm的240高性能水冷

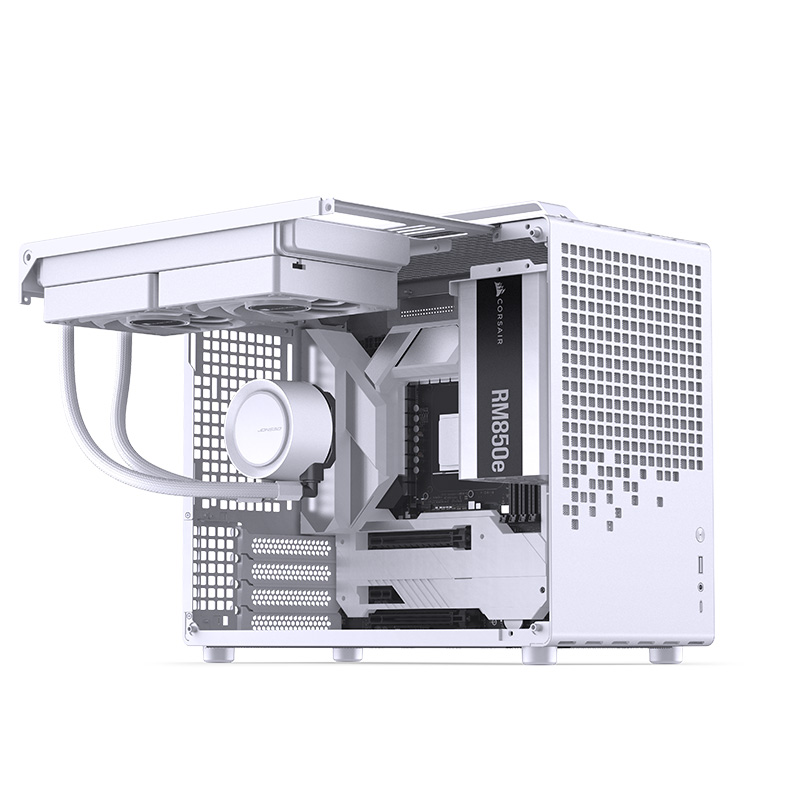

抽拉支架即可完成安装，有效降低在狭小空间内的硬件安装难度。通过精确的尺寸设定，即便60mm厚度（冷排+风扇）的性能级240一体式水冷，也可安装于Z20内部。

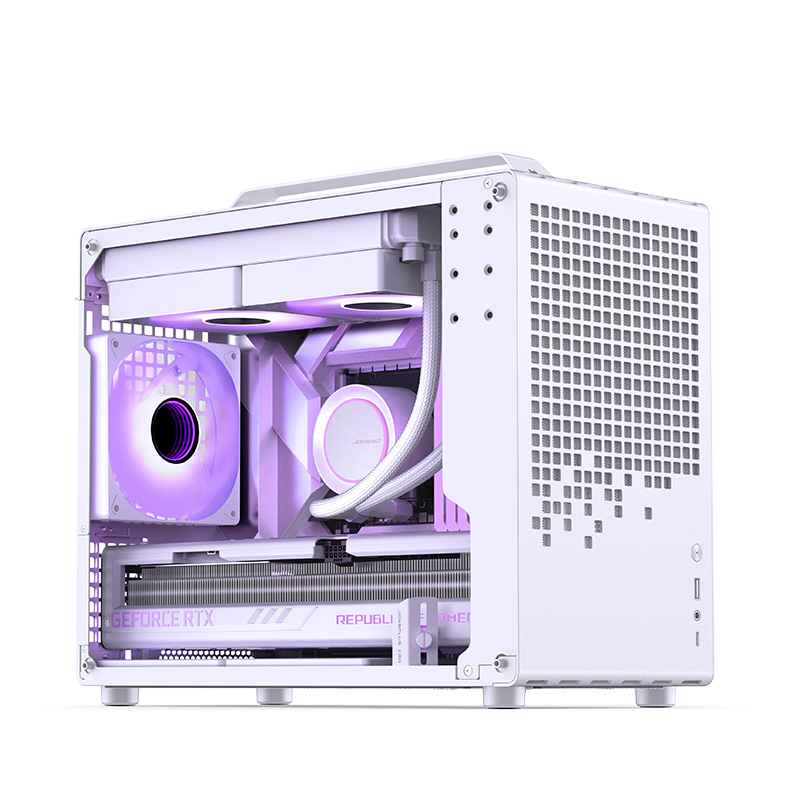

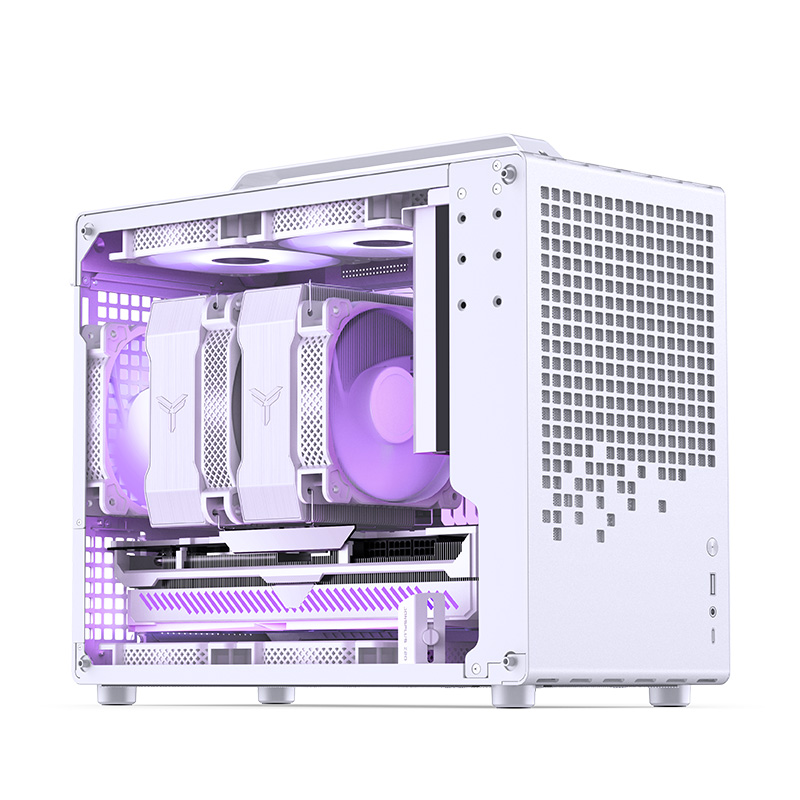

可兼容≤164mm高度的高性能风冷塔式散热器

配合顶置12cm x2或14cm x2风扇及后置的12cm风扇，可快速排出CPU热量。
*安装Intel CPU时，散热器限高164mm；安装AMD CPU时，散热器限高163mm，请注意搭配选择。

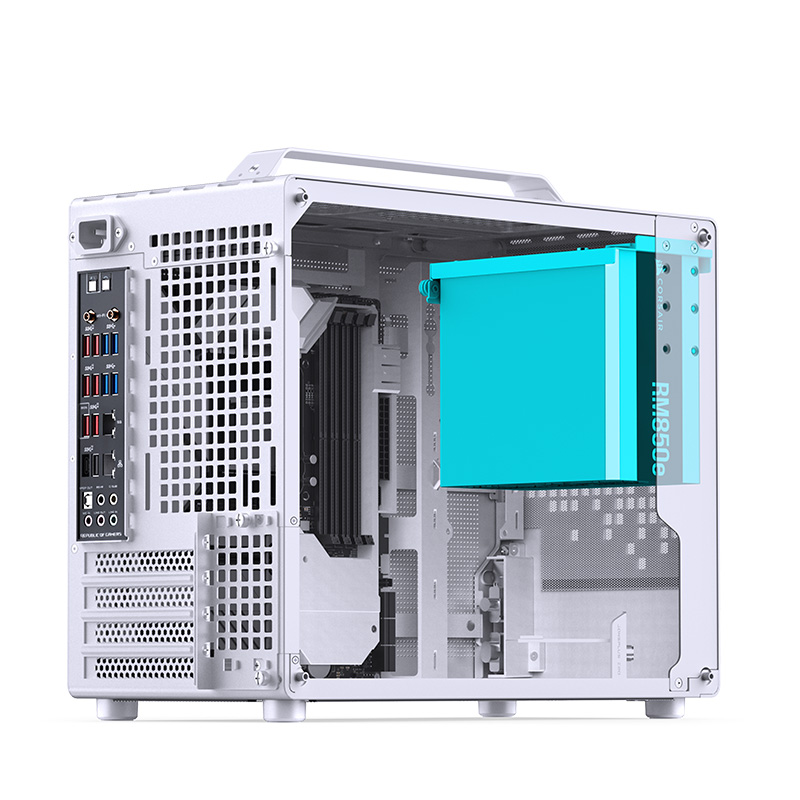

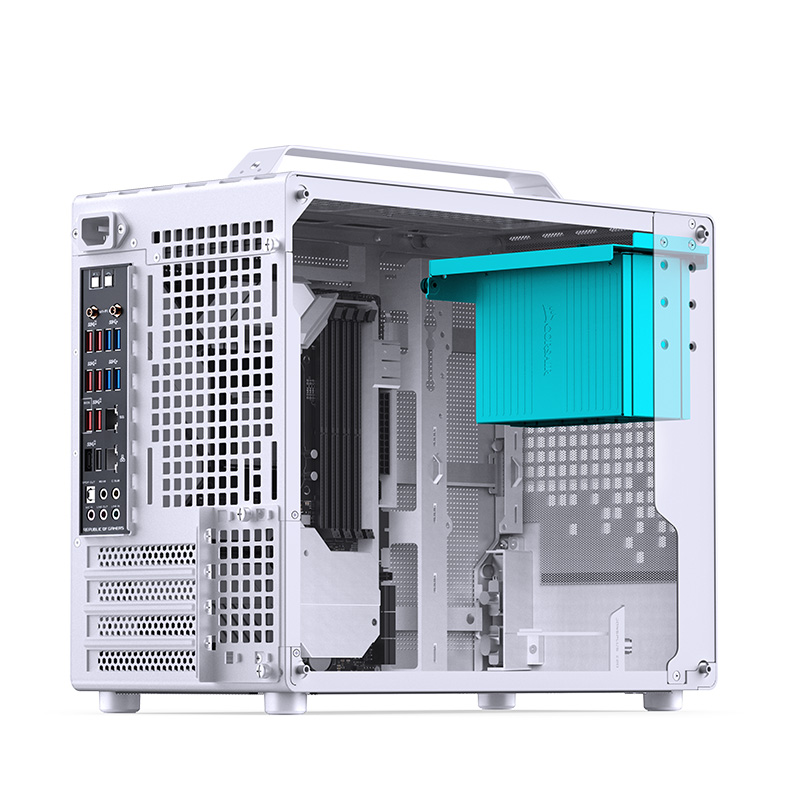

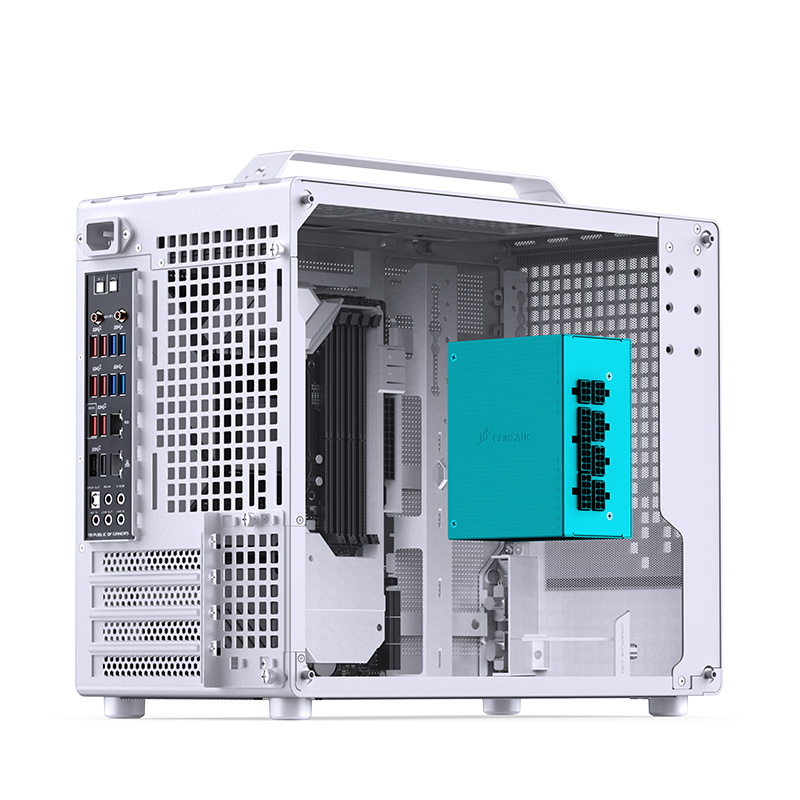

ATX电源竖装模式下，可选4级高度升降安装（P1~P4），以适配不同的硬件搭配情形

电源长度需根据其余硬件规格选定，通常即便安装较长显卡（≤363mm）情况下：
1.采用风冷CPU散热器时，电源可安装于第一级（P1），且电源长度至少可支持到15cm
2.采用水冷CPU散热器时，电源可安装于第二级（P2），且电源长度至少可支持到14cm
具体可参考下方兼容性对照表进行合理的硬件规划。

Z20硬件安装兼容性对照表

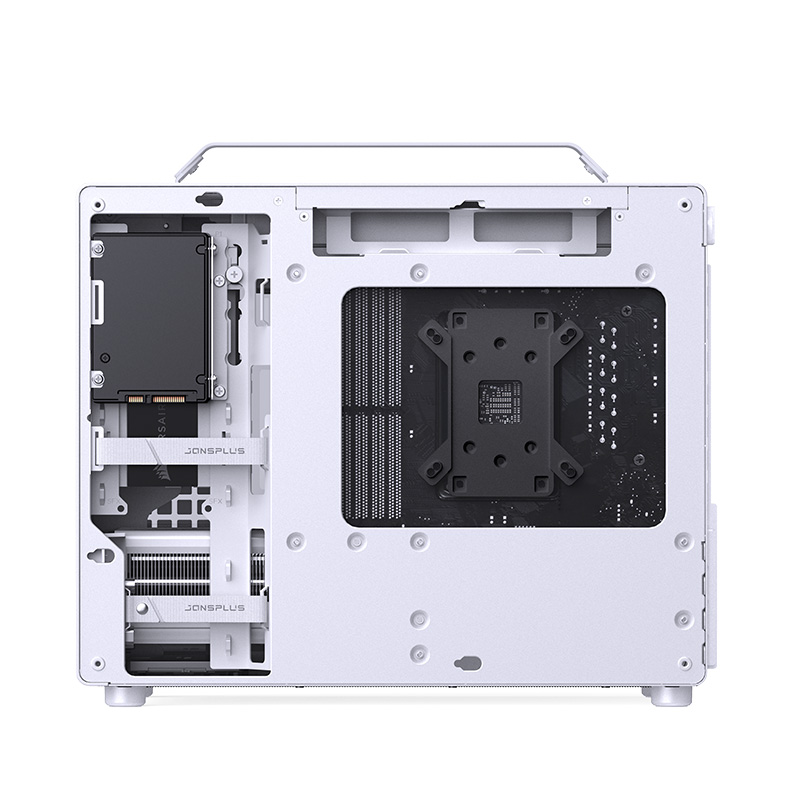

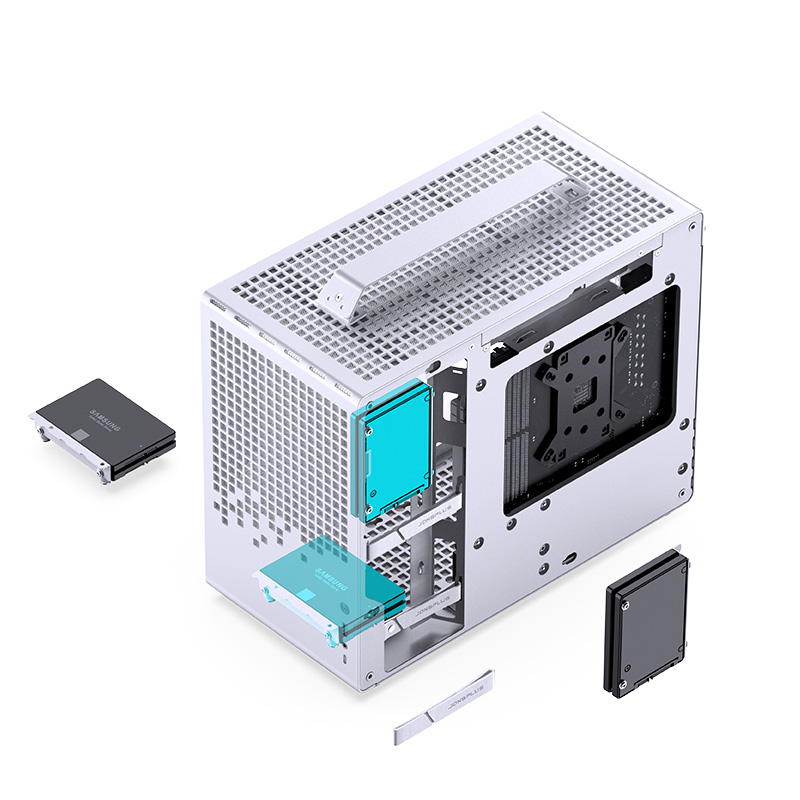

支持安装3颗2.5英寸SSD

SSD可依据其余硬件配置，选择背部侧装或底置安装。
底置安装模式下，底部可同时兼容显卡支撑架以及12cm风扇x2或14cm风扇x1
*最大安装数量：3颗（2颗背部侧装+1颗底置安装）

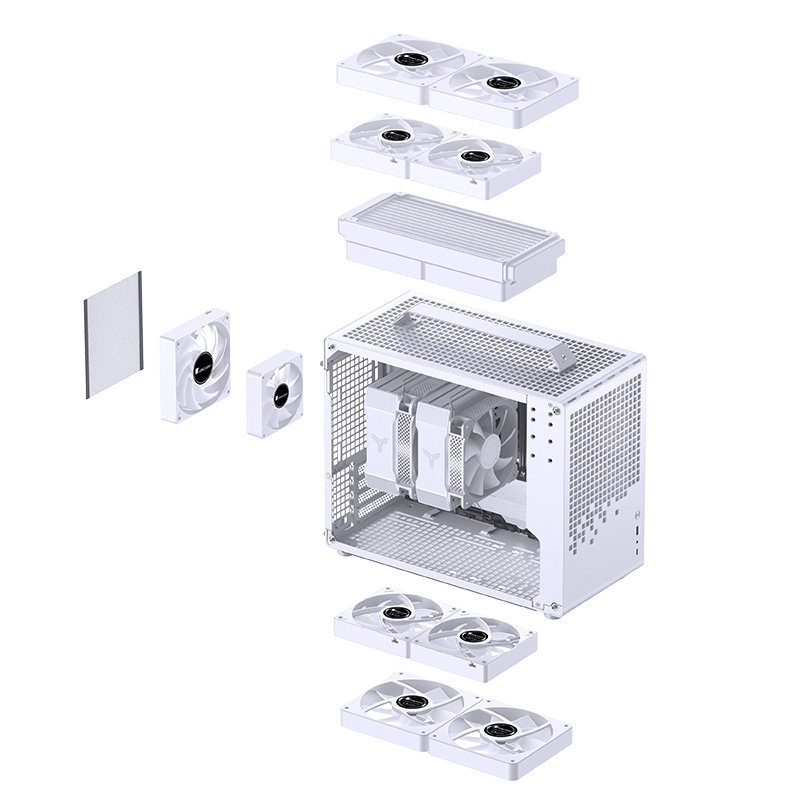

可装配多达5颗散热风扇

● 顶部与底部最大可支持双140mm风扇安装

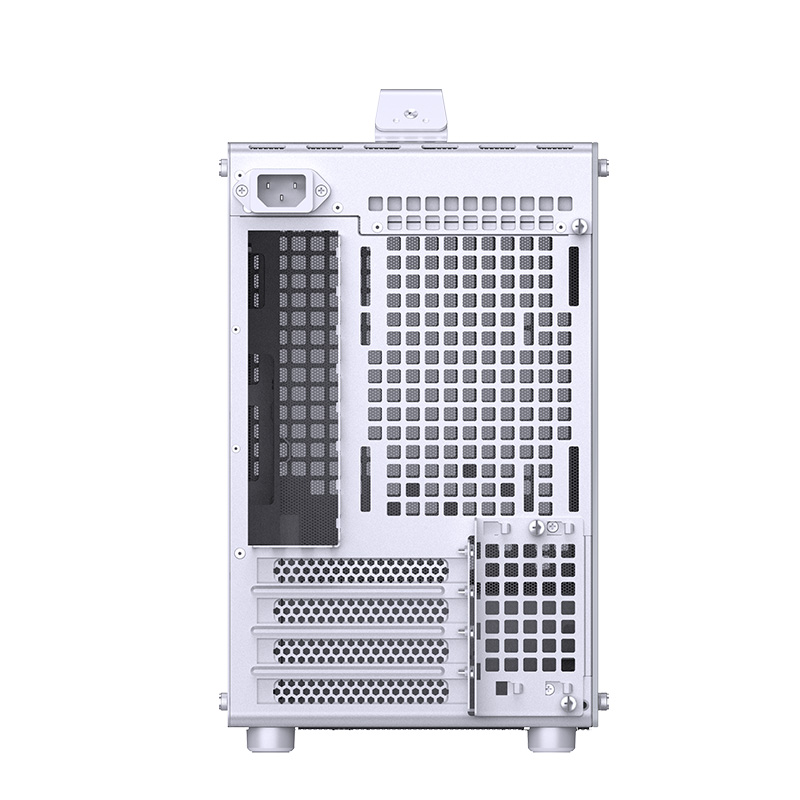

● 后部可安装120mm风扇（风冷CPU散热器状态），如与后置水冷管产生冲突，可后置安装92mm风扇或不安装风扇。

贯穿式短风道 维持系统高效运作

系统风扇配合外部大面积方格网孔，形成贯穿式短风道，可快速排出机箱内部CPU与GPU产生的积热。

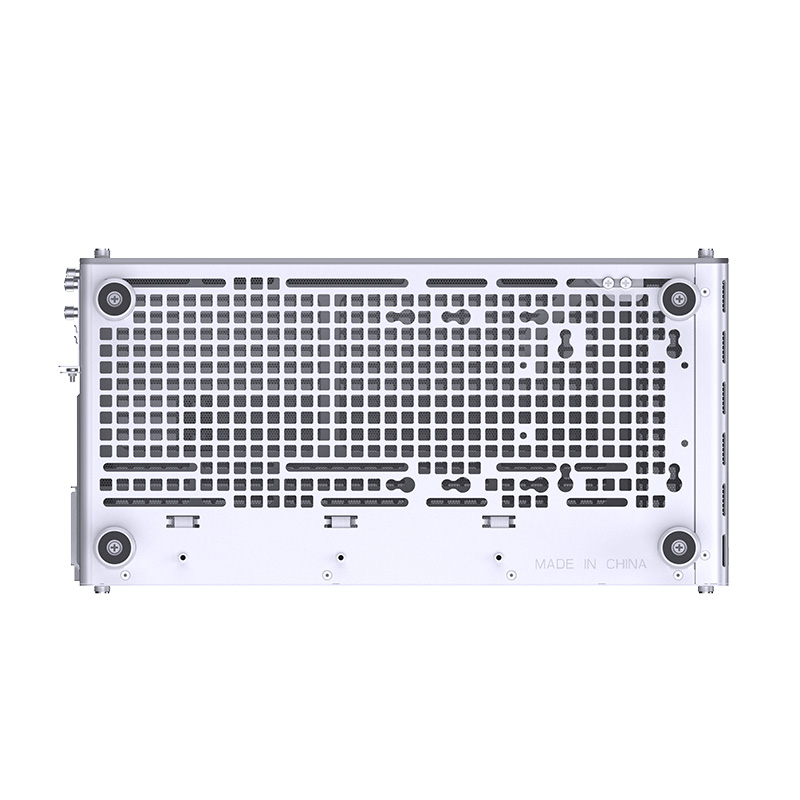

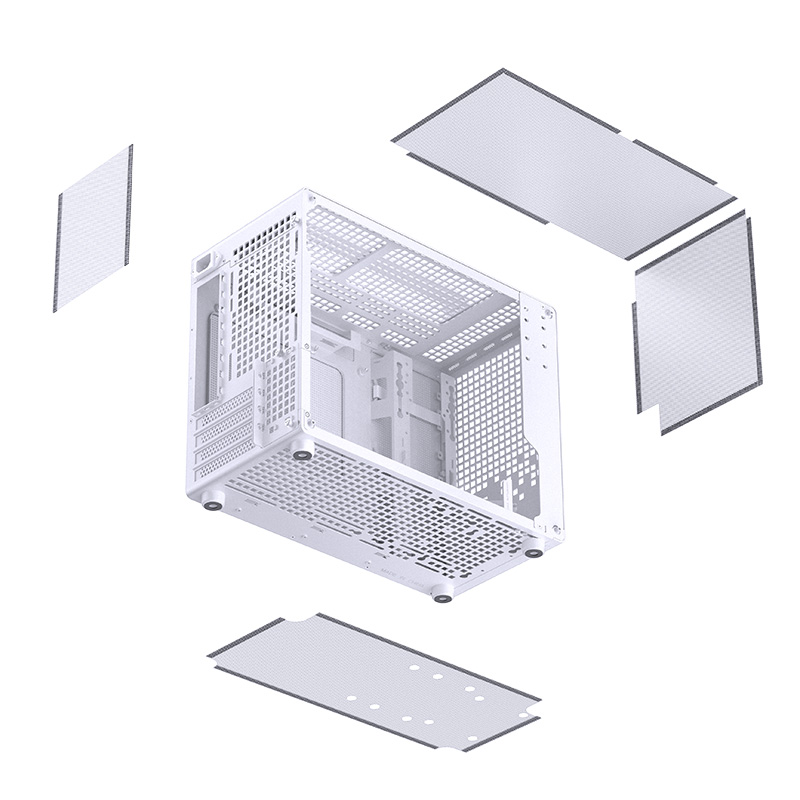

全面覆盖 磁吸防尘滤网

机箱主要进出风口，均配备磁吸防尘滤网隔离环境灰尘，保障主机长久稳定运行。
*后置防尘网，可用于后置风扇为进风（为顶部冷排带来额外冷气流以优化CPU温度）或后置无风扇配置

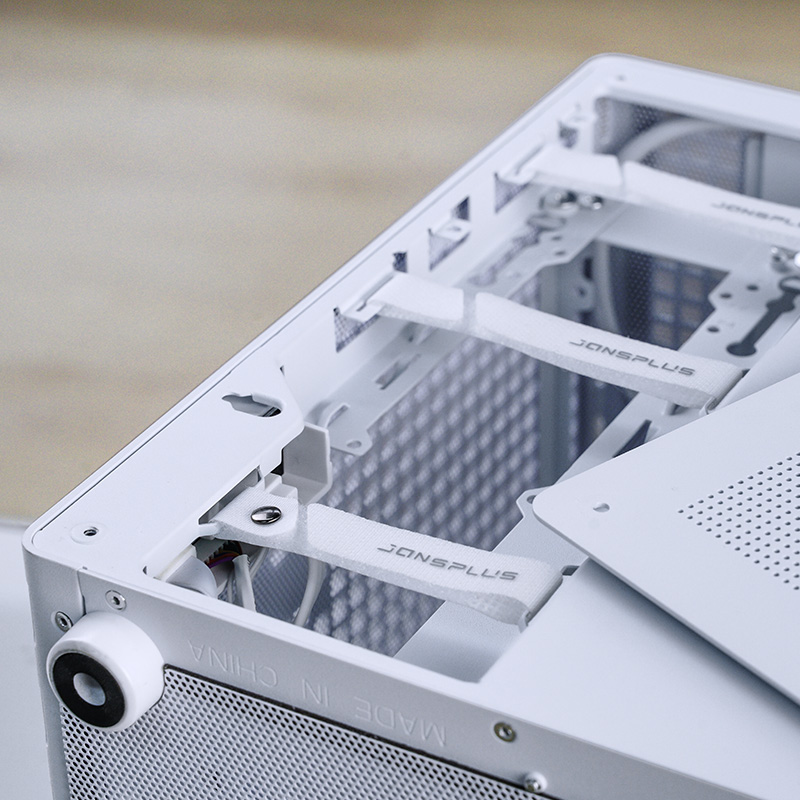

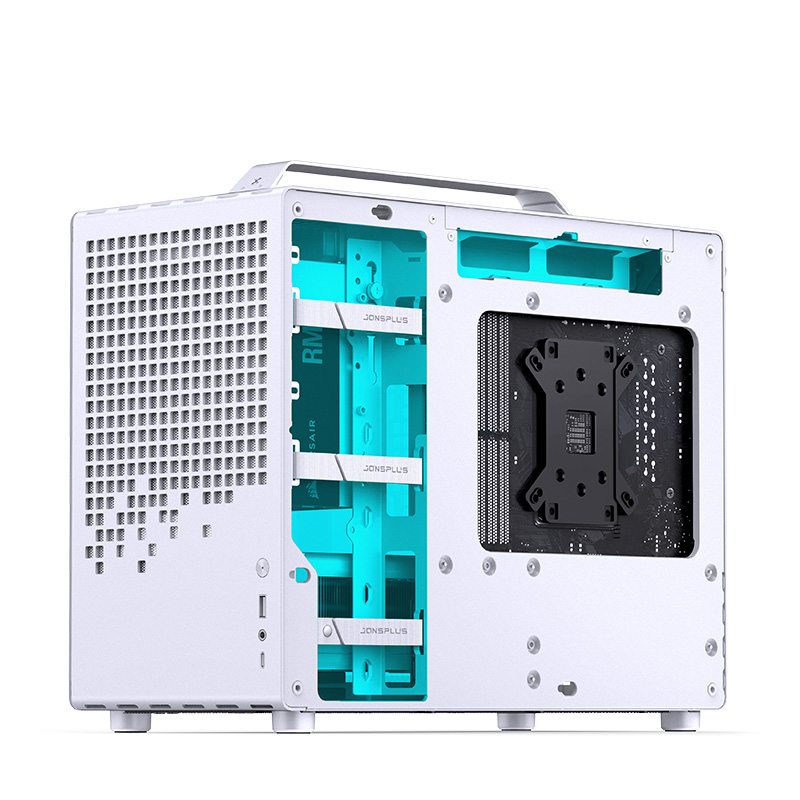

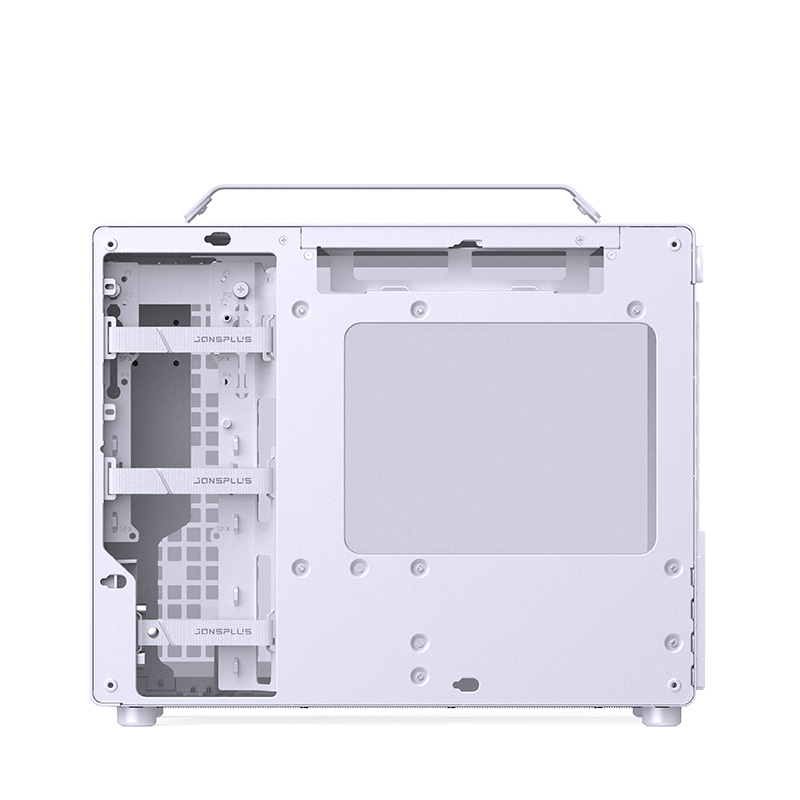

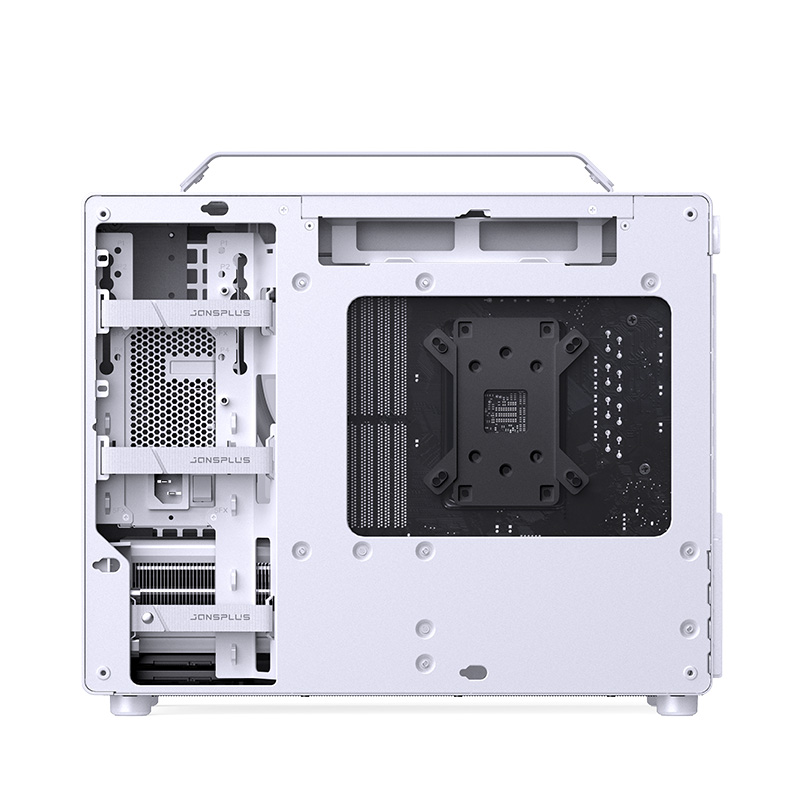

22mm深度专用背部理线通道（含3条线缆限位魔术贴）

通常紧凑机箱内很难以规划合理的纳线空间，Z20背部带有双理线通道，并可通过魔术贴对额外线缆进行限位固定，缓解理线焦虑。

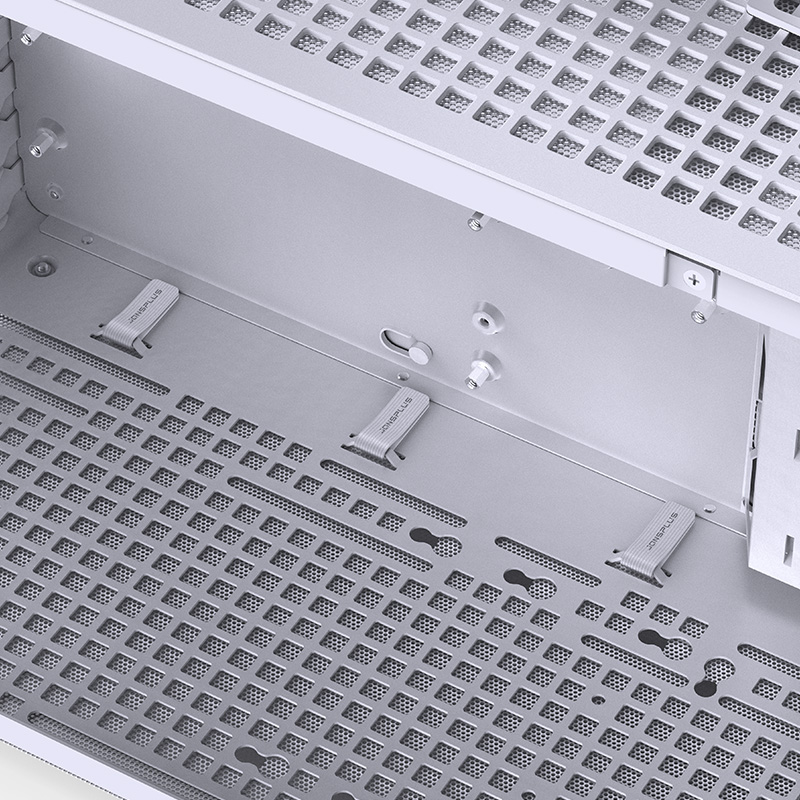

前置I/O线缆固定魔术贴

主板下同样附带3条魔术贴，可对前置I/O或风扇线材进行绑定整理
