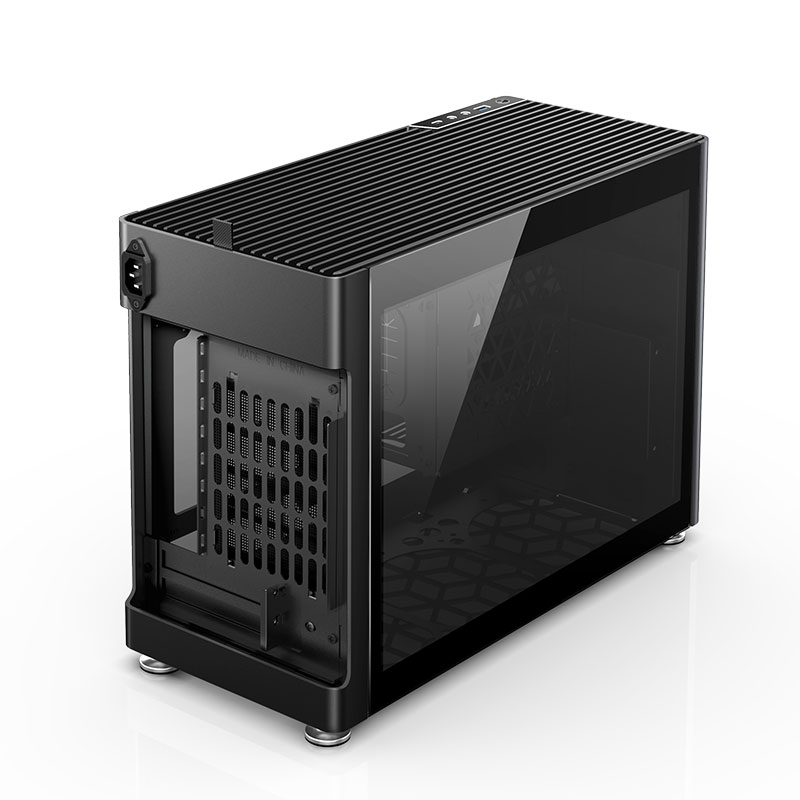

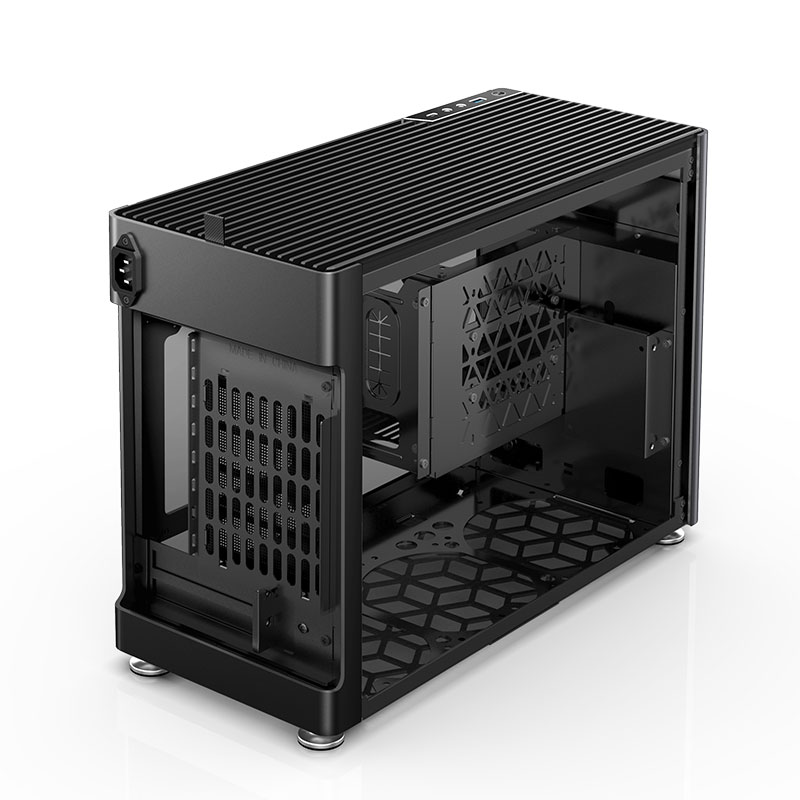

i 100 Pro 钢化玻璃版 黑色

设想一台顶级硬件支持的ITX机箱应该是怎样的?

i 100设计之初衷是设法把itx机箱的散热能力以及硬件支持能力做到极限,同时把体积控制在合理的范围,让新一代高功耗CPU/显卡性能得以释放,也满足用户对于“小”的本质性而非概念式的需求。产品的设计优先次序是:基本功能>ID设计>概念性设计。最终面市版本的i 100 Pro可支持360/280水冷,166MM风冷,显卡长度可以支持到373mm,可实现单仓/分仓双空间布局,三种高阶散热器安装方案,进出风全范围低风阻高密度(40目)防尘,大小电源共享空间,大数据3.5”HDD安装位等功能。
    颜色 : 黑色

视频展示

单仓/分仓及三种散热模式展示

i 100 Pro的尺寸控制是否符合您的预期?

尺寸标注不含脚垫

单层脚垫高度:14.5 mm
双层脚垫高度:20.5 mm

作为乔家一物(JONSPLUS)第一款上市作品,我们希望能通过她向用户展现“遵循产品之本质”的产品开发态度,并希望能由她起始的产品线都坚持这种态度,懂得克制与放弃,尽最大努力做到一心一物,宁缺毋滥。

ID设计专利号: 202030298144.6

在旗舰级硬件的支持下,i 100如何能控制到相对小巧的体积?

对于宽度的控制:我们以旗舰风冷高度的支持作为机箱的极限宽度设定,但放弃背板走线空间,采用顶部和底部风扇位的侧面作为主走线区域,电源与主板之间设计有过线孔,使其形成更优的走线路径。(从ATX机箱设计而来的背板走线设计,放在ITX机箱上并不太适用,ITX主板面积较小,惯性设计会使机箱的宽度得不到合理控制)
对于长度的控制:以带泄压阀技术的加长冷排作为机箱的极限长度设定,通过压缩常规设计的冗余尺寸来尽可能的缩小机箱长度,使其能支持大多数品牌的360/280水冷。

在旗舰级硬件的支持下,i 100如何能控制到相对小巧的体积?

对于宽度的控制:我们以旗舰风冷高度的支持作为机箱的极限宽度设定,但放弃背板走线空间,采用顶部和底部风扇位的侧面作为主走线区域,电源与主板之间设计有过线孔,使其形成更优的走线路径。(从ATX机箱设计而来的背板走线设计,放在ITX机箱上并不太适用,ITX主板面积较小,惯性设计会使机箱的宽度得不到合理控制)
对于长度的控制:以带泄压阀技术的加长冷排作为机箱的极限长度设定,通过压缩常规设计的冗余尺寸来尽可能的缩小机箱长度,使其能支持大多数品牌的360/280水冷。

来自i系列的问询:

散热/防尘/布局等本质,遵循否?
ID设计与本质功能,背离否?

三种安装模式

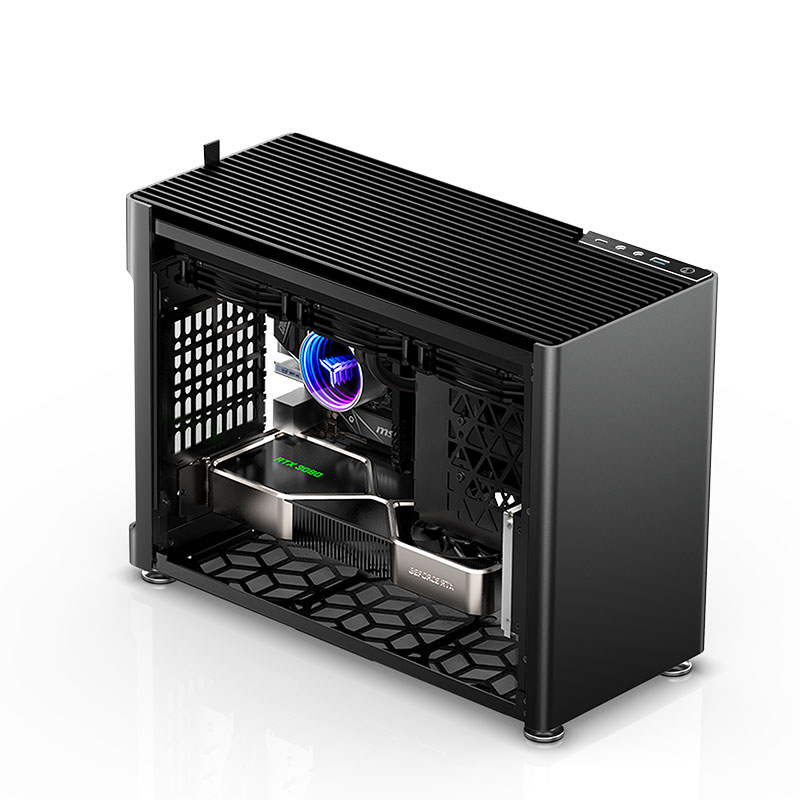

  • 显卡转接侧插+水冷散热器

  • 显卡直插+风冷散热器

  • 显卡直插+水冷散热器

显卡转接侧插+水冷散热器

分仓式安装,显卡与主板分仓模式(已标配PCI-E转接线)
  ·显卡支持:345-373 MM(L)*160 MM(H) *62 MM(W)内(安装侧位双SSD为345 MM,不安装侧SSD架为373 MM)
  ·CPU散热器高度支持:限高77 MM
  ·冷排支持:360/280/240/120(风扇+冷排总厚度支持55MM)
  ·风扇位:6*12 CM or 4*14 CM(非标配)
  ·电源支持:不安装底部风扇:ATX/SFX 限长175 MM
                    安装底部风扇:ATX/SFX 限长 150 MM
因公版显卡一颗风扇在背面,出风对吹电源,建议采用SFX电源加大通风间隙

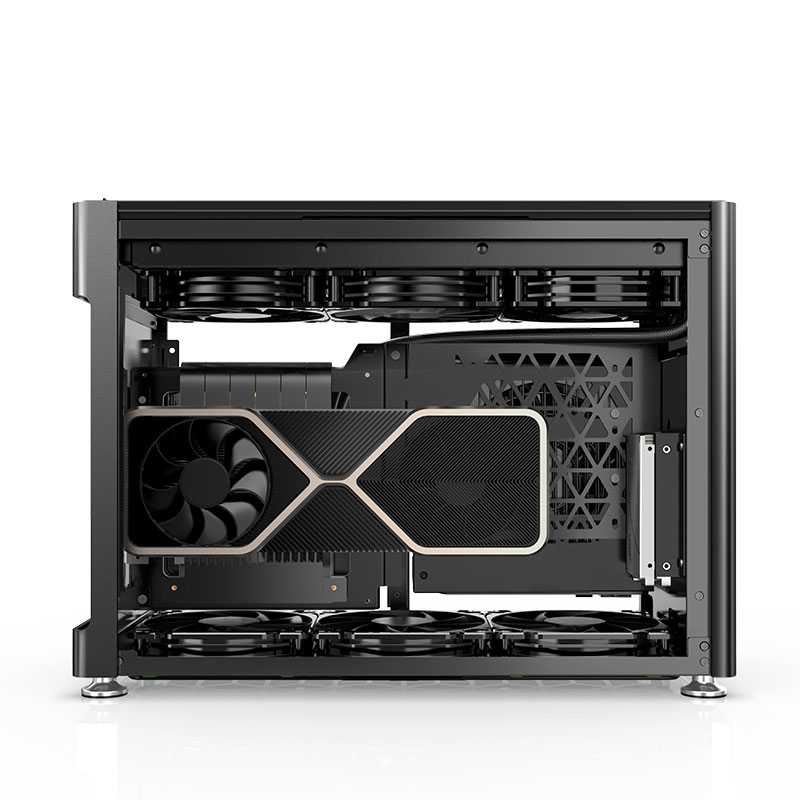

显卡直插+风冷散热器

单仓式安装,支持旗舰风冷及长显卡的同时支持标准ATX 电源
  ·显卡支持:345-373 MM(L)*160 MM(H) *62 MM(W)内(安装侧位双SSD为345 MM,不安装侧SSD架为373 MM)
  ·风冷支持:166MM限高(猫头鹰 D15,阿萨辛3皆可支持)
  ·电源支持:ATX/SFX 限长140 MM
  ·风扇位:3*12 CM or 2*14 CM(非标配)

显卡直插+风冷散热器

单仓式安装,支持旗舰风冷及长显卡的同时支持标准ATX 电源
  ·显卡支持:345-373 MM(L)*160 MM(H) *62 MM(W)内(安装侧位双SSD为345 MM,不安装侧SSD架为373 MM)
  ·风冷支持:166MM限高(猫头鹰 D15,阿萨辛3皆可支持)
  ·电源支持:ATX/SFX 限长140 MM
  ·风扇位:3*12 CM or 2*14 CM(非标配)

显卡直插+水冷散热器

单仓式安装,支持 360水冷以及长显卡,只支持SFX电源(限长115 MM)
  ·显卡支持:345-373 MM(L)*160 MM(H) *62 MM(W)内(安装侧位双SSD为345 MM,不安装侧SSD架为373 MM)
  ·冷排支持:360/280/240/120(风扇+冷排总厚度支持55MM)
  ·电源支持:SFX, 限长115 MM
  ·风扇位:3*12 CM or 2*14 CM(非标配)

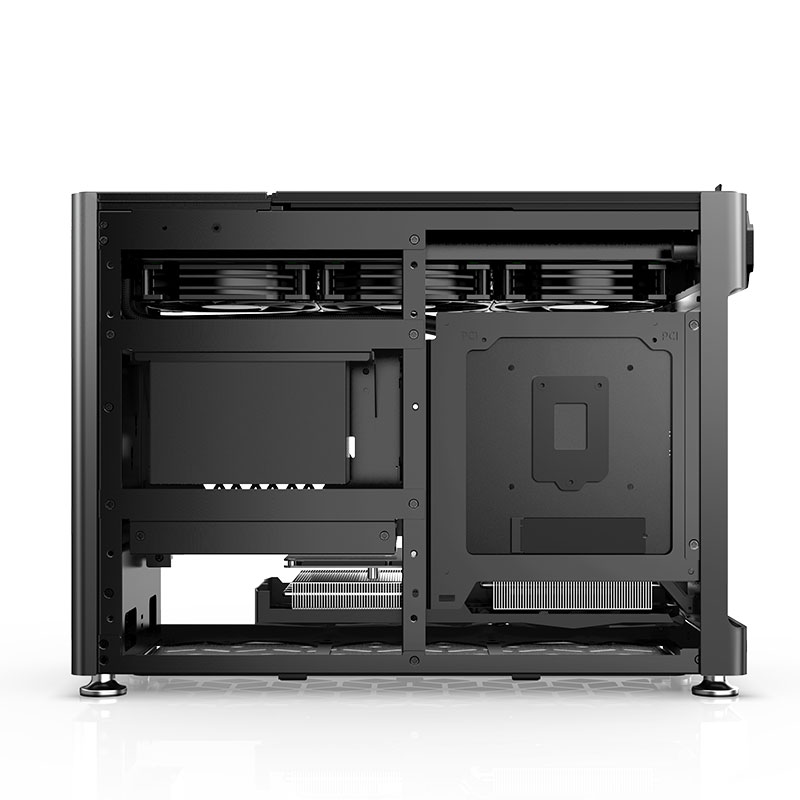

三模式背面展示

  • 显卡转接侧插+水冷散热器

    ATX/SFX电源

  • 显卡直插+风冷散热器

    ATX/SFX电源

  • 显卡直插+水冷散热器

    SFX电源

如何解决玻璃侧板的阻风通病

高性能ITX机箱首要解决的第一本质问题是散热是否通透,玻璃侧板尤其对此点影响较大,i 100 Pro通过如下六点来解决此问题。

  ·上下双组3*12cm风扇位组建垂直风道
  ·加大侧插显卡与玻璃之间的通风间隙,以旗舰显卡3090极限厚度60 MM来计算,从显卡外侧到机箱侧板的距离为20 MM
  ·加大侧插显卡与电源之间的通风间隙,显卡背板到ATX电源的距离位 12.5MM,到SFX电源的距离位 35MM。
  ·底部风扇位进行偏置设计,使其直接对吹通风间隙。
  ·滤网采用40目低风阻尼龙滤网
  ·脚垫采用双层设计,可增高底部风道空间

如何解决玻璃侧板的阻风通病

高性能ITX机箱首要解决的第一本质问题是散热是否通透,玻璃侧板尤其对此点影响较大,i 100 Pro通过如下六点来解决此问题。

  ·上下双组3*12cm风扇位组建垂直风道
  ·加大侧插显卡与玻璃之间的通风间隙,以旗舰显卡3090极限厚度60 MM来计算,从显卡外侧到机箱侧板的距离为20 MM
  ·加大侧插显卡与电源之间的通风间隙,显卡背板到ATX电源的距离位 12.5MM,到SFX电源的距离位 35MM。
  ·底部风扇位进行偏置设计,使其直接对吹通风间隙。
  ·滤网采用40目低风阻尼龙滤网
  ·脚垫采用双层设计,可增高底部风道空间

侧插显卡与侧板玻璃之间的散热风道

底部风扇位向显卡侧偏置设计,可使风扇直接对吹显卡与侧板间的预设风道

以旗舰显卡3090极限厚度60MM来计算,显卡外侧到机箱侧板的通风间隙为20MM,以公版3080来计算,显卡外侧到机箱侧板的通风间隙为36MM。

直插显卡与侧板玻璃之间的散热风道

直插显卡与侧板之间的通风空间。以RTX3080显卡宽112MM为例,显卡距离与侧板玻璃之间的距离为59MM。

直插显卡与侧板玻璃之间的散热风道

直插显卡与侧板之间的通风空间。以RTX3080显卡宽112MM为例,显卡距离与侧板玻璃之间的距离为59MM。

主板与显卡之间和显卡与电源之间的散热风道

显卡与主板背面的间隙距离为6 MM 显卡与ATX电源的间隙距离为12.5 MM 显卡与SFX电源的间隙距离为35.5 MM

双层可调节脚垫

垂直风道的设计比较依赖于底部进风通道的通畅,i 100 Pro为此配备了双层脚垫设计,可以让用户根据散热需求来升高或降低底部空间。
单层脚垫高度:14.5 mm
双层脚垫高度:20.5 mm

双层可调节脚垫

垂直风道的设计比较依赖于底部进风通道的通畅,i 100 Pro为此配备了双层脚垫设计,可以让用户根据散热需求来升高或降低底部空间。
单层脚垫高度:14.5 mm
双层脚垫高度:20.5 mm

单仓/分仓可变换设计

通过主板支撑架的翻转移位及可更换后窗配件,i 100 Pro可实现单仓/分仓两种硬件布局方式,从而可支持166MM内的顶级风冷产品。
结构实用新型专利号: 202021734369.2

电源架/理线架三档固定位设计

为了满足水冷/风冷不同的安装方式以及对于ATX/SFX电
源的支持,i 100 Pro的电源架设计上中下三档调节位。

电源架/理线架三档固定位设计

为了满足水冷/风冷不同的安装方式以及对于ATX/SFX电
源的支持,i 100 Pro的电源架设计上中下三档调节位。

理线空间

顶部360冷排与底部风扇的侧面设计有52MM理线空间。
电源两侧设计有过线空间,SFX电源左右间隙宽度分别为17MM,35MM,ATX左右间隙宽度分别为7MM,20MM。
电源与主板之间的间隔版设计有两个过线孔,可满足直插和侧插两种模式的过线需求。
电源底部配备理线架设计,可隐藏电源线材。

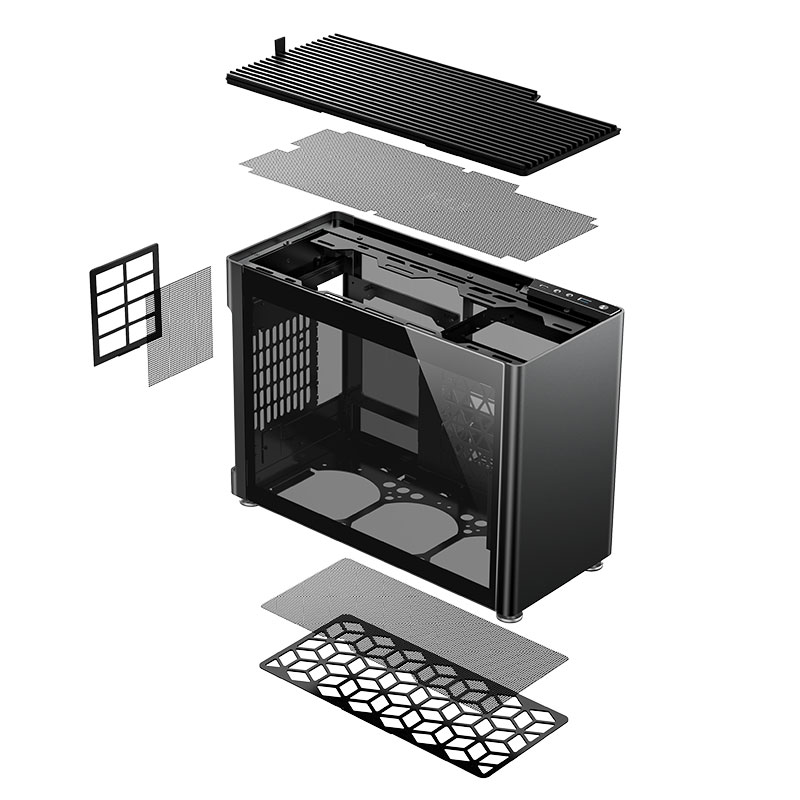

或许有些偏执的防尘设计

顶部,底部及显卡直插后窗均采用超声波融合的40目低风阻尼龙滤网进行双向进出风防尘。


思考改善点:
  ·多年来机箱出风口不设计防尘似乎以成为标准,但从我们实际使用的情况来看,主机关机后,在空气流动和灰尘运动的作用下,长期使用的主机出风口附近硬件往往会有一层灰尘,尤其是被忽视的流行大冲孔PCI挡板附近尤为严重。

顶部滤网

40目尼龙材质,与格栅采用超声波压合工艺融合为一体,免工具硬磁吸附


知识点:
·尼龙滤网风阻系数及防尘效果要优于冲孔PVC及铁网,缺点是需要塑胶模具配合,从而增加开发成本。

顶部滤网

40目尼龙材质,与格栅采用超声波压合工艺融合为一体,免工具硬磁吸附


知识点:
·尼龙滤网风阻系数及防尘效果要优于冲孔PVC及铁网,缺点是需要塑胶模具配合,从而增加开发成本。

底部滤网

40目尼龙材质,与底部塑胶支撑框超声波压合工艺融为一体,免工具卡位固定

后窗滤网

40目尼龙材质,与塑胶支撑框超声波压合工艺融为一体,免工具卡位固定。(显卡直插模式用)

后窗滤网

40目尼龙材质,与塑胶支撑框超声波压合工艺融为一体,免工具卡位固定。(显卡直插模式用)

标配PCI-E3.0*16 8Gs显卡转接线

此转接线仅支持PCI-E3.0*16。如果您使用PCI-E4.0协议硬件搭配,需要您在主板的BIOS预先设置工作状态为PCI-E Gen3。
(现阶段显卡传输带宽距离跑满PCI-E3.0理论值差距还很大,使用PCI-E Gen3理论上不会对显卡性能造成损失)

可替换后窗

附赠的可转换后窗,可实现显卡直插功能


·后窗配有低风阻40目尼龙滤网。

可替换后窗

附赠的可转换后窗,可实现显卡直插功能


·后窗配有低风阻40目尼龙滤网。

主要组成材质

·面板及后板:3.0MM铝镁合金材质磨砂工艺(120#-150#)
·格栅顶盖:ABS工程塑胶+增强硬度PC
·内部结构:1.0+1.5mm 全黑化钢板
·3MM 全钢化玻璃工艺,透光系数29.3%,在机箱产品属于比较暗的玻璃,可压制过于鲜艳的发光硬件,使其呈现优雅光效。
·脚垫采用双层全金属铝镁合金材质。

部分的细节工艺阐述:

  • 面板及后板边缘切割面均采用CNC设备铣边,
    可保障其边缘平整,没有凹凸切边痕迹。

  • 玻璃侧板采用CNC铣边并导角,使其保障边缘光滑
    而不刮手。CNC处理的玻璃边缘质感和精度优于普通
    的磨边机工艺。

  • 内部五金采用黑平光涂层工艺,由于黑平光的平
    整度特质要求,只有原生喷涂粉末才能制作,可避免
    回收粉末造成的粗糙及有害物渗入的问题。

前置I/O接口

1*POWER 按键
1*TYPE-C(USB3.1 Gen2)
1*USB3.0
1*AUDIO
1*MIC
按键周围的饰片采用铝镁拉丝材质,
边缘CNC亮边处理,固定方式采用压铆+螺丝背面固定,避免粘贴工艺造成的不稳定现象。

前置I/O接口

1*POWER 按键
1*TYPE-C(USB3.1 Gen2)
1*USB3.0
1*AUDIO
1*MIC
按键周围的饰片采用铝镁拉丝材质,
边缘CNC亮边处理,固定方式采用压铆+螺丝背面固定,避免粘贴工艺造成的不稳定现象。

3.5 ′′/2.5 ′′共享硬盘位

ITX 机箱能在合理的空间布置一颗3.5 ′′HDD不容易,但高性能的主机很多需要搭配大数据的存储,我们认为它的必要性还是很高的。
面板拆卸采用免螺钉设计,向上推出面板后即可安装硬盘。

2*2.5 ′′硬盘安装位

此2.5 ′′硬盘安装架可以拆除,拆除后显卡的支持长度可以从345MM增加到373MM。

2*2.5 ′′硬盘安装位

此2.5 ′′硬盘安装架可以拆除,拆除后显卡的支持长度可以从345MM增加到373MM。

由多达35件+的主要分解部件构成

看似简约的结构布局,却采用了35件+的主要分解部件来实现其各项功能。以产品功能完整性来设计考量的i 100 Pro,在较大程度上弱化了其成本的初始控制,使得她虽然小巧,却有着较高的身价。

ATX/SFX电源共享安装位

显卡侧插+水冷散热器 :       电源支持:ATX/SFX (限长 175  MM)
                                                (不安装底部散热风扇)
                                                   电源支持:ATX/SFX (限长 150  MM)
                                                (安装底部散热风扇)
显卡直插+风冷散热器 :       电源支持:ATX/SFX (限长 140  MM)
显卡直插+水冷散热器 :       电源支持:SFX (限长 115MM)

ATX/SFX电源共享安装位

显卡侧插+水冷散热器 :       电源支持:ATX/SFX (限长 175  MM)
                                                (不安装底部散热风扇)
                                                   电源支持:ATX/SFX (限长 150  MM)
                                                (安装底部散热风扇)
显卡直插+风冷散热器 :       电源支持:ATX/SFX (限长 140  MM)
显卡直插+水冷散热器 :       电源支持:SFX (限长 115MM)

免工具磁吸式顶盖

提手采用包类常用软尼龙软性材质,不增加机箱高度。
顶盖与尼龙滤网超声波融合为一体,方便用户清洗。

关于精确尺寸

对于订制电源线材的用户,电源和显卡的实际支持长度和宽度会多一些,我们在此相关的最大尺寸标识,方便玩家选择精确计算自己的硬件是否可以安装。
显卡的供电插头一般会低于散热模组,用户在计算显卡高度上需考虑此因素。

关于精确尺寸

对于订制电源线材的用户,电源和显卡的实际支持长度和宽度会多一些,我们在此相关的最大尺寸标识,方便玩家选择精确计算自己的硬件是否可以安装。
显卡的供电插头一般会低于散热模组,用户在计算显卡高度上需考虑此因素。

显卡限制精确尺寸

  • 显卡转接侧插

    显卡转接侧插模式高度尺寸标识
    (冷排加风扇厚度52MM)

  • 显卡直插

    显卡直插,单仓模式状态下
    电源的支持空间尺寸标识

  • 显卡直插

    显卡直插单仓模式的
    显卡宽度尺寸标识

关于精确尺寸

·显卡直插,单仓模式状态下,显卡高度尺寸标识
(从显卡金手指处至机箱内底部)

转接线精确尺寸

标配PCI-E3.0*16。如果您使用PCI-E4.0协议硬件搭配,需要您在主板的BIOS预先设置工作状态为PCI-E Gen3。
安装DTX主板,显卡侧插转接模式时需额外购买长度在260MM以上的PCI-E转接线

转接线精确尺寸

标配PCI-E3.0*16。如果您使用PCI-E4.0协议硬件搭配,需要您在主板的BIOS预先设置工作状态为PCI-E Gen3。
安装DTX主板,显卡侧插转接模式时需额外购买长度在260MM以上的PCI-E转接线

通用规格
  • 产品型号i 100 Pro
  • 产品版本Ver.1(钢化玻璃版,黑色)
  • 产品尺寸194mm(宽)*307mm(高)*435mm(长)(高度不包含脚垫)
  • 脚垫高度单层脚垫高度:14.5 mm,双层脚垫高度:20.5 mm
  • 主板支持ITX,DTX(170mm*203mm以内) 注:安装DTX主板,显卡侧插转接模式时需额外购买长度在260MM以上的PCI-E转接线
  • 显卡支持345-373 MM(长)*160 MM(高) *62 MM(宽)内(安装侧位双SSD为345 MM,不安装侧SSD架为373 MM)
  • 硬盘支持1*3.5”HDD+2*2.5”SSD 或 3*2.5”SSD
  • 风扇位6*12 CM or 4*14 CM(非标配)
  • PCI扩展槽2个
  • 前置接口1*TYPE-C(USB3.1 Gen2),1*USB3.0,1*AUDIO,1*MIC
  • 产品净重/毛重6.7KG/8.8KG
  • 包装尺寸550mm(长)*310mm(宽)*450mm(高)
  • 防尘滤网系统顶部,底部,后窗(已标配)
显卡转接侧插模式的硬件支持规格
  • 冷排支持(顶部安装位)360/280/240/120(风扇+冷排总厚度支持55MM)
  • 电源支持无底部风扇:ATX/SFX 限长175 MM 有底部风扇:ATX/SFX 限长 150 MM
  • CPU 散热器高度支持限高77mm
  • 特别说明安装DTX主板时需额外购买长度在260MM以上的PCI-E转接线
显卡直插+风冷散热器模式的硬件支持规格
  • 电源支持ATX/SFX限长140mm(可安装模组电源)
  • CPU散热器高度支持限高166mm(猫头鹰D15,阿萨辛3皆可支持)
显卡直插+水冷散热器的硬件支持规格
  • 电源支持只支持SFX电源,限长115mm
主要部件材质
  • 面板及后板3.0MM铝镁合金材质磨砂工艺(120#-150#)
  • 格栅顶盖ABS工程塑胶+增强硬度PC+40目尼龙滤网
  • 内部结构1.0+1.5mm 全黑化钢板
  • 双侧板3MM 全钢化玻璃工艺,透光率29.3%
  • 脚垫双层全金属铝镁合金材质
产品编码
  • EAN6970620551241
  • UPC0842482100058
