BO 102 钢化玻璃版本

三仓结构设计，融合概念与实用性，旨在探索更多的机箱设计形态

无论是Mini-ITX或是ATX规格，“直方”的视觉外型作为电脑机箱的主流设计方案， 已是默认的机箱形态。作为我们强调原创性与革新性的“BO”系列，也在不断尝试更多的机箱设计形态，希望能给市场带来新的元素。

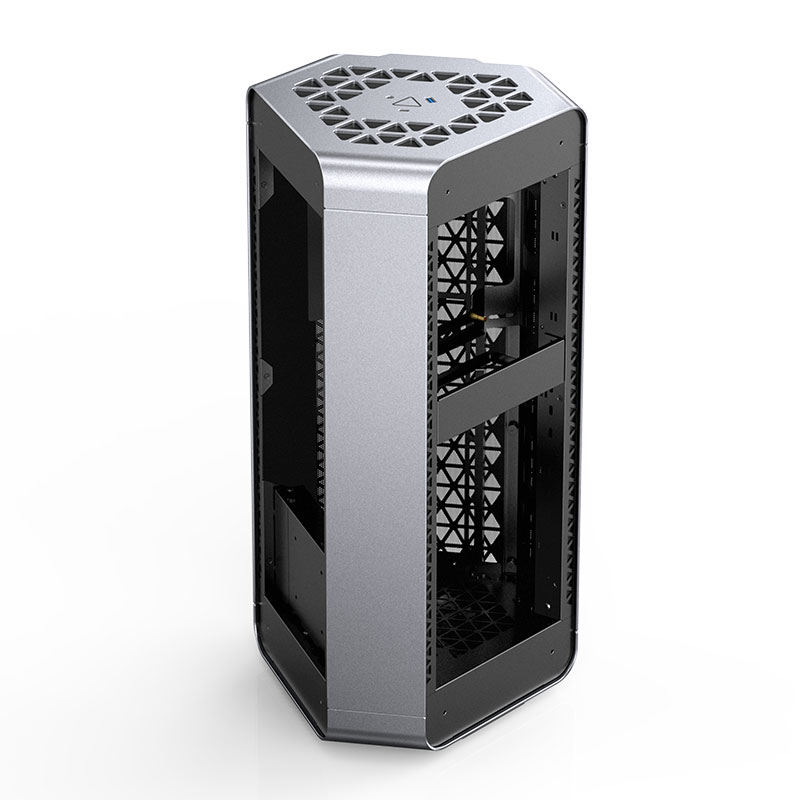

BO 102 便是这样一款非常规的、以直立三棱角视觉元素呈现的机箱，利用等边三角形构建的三仓构架，可直观布局Mini-ITX主板/电源、显卡与水冷排，并通过顶/底盖的弧度处理，让具备天然坚固的“三角体”所产生的生硬视觉线条变得柔和，更小的占地面积易于融入家居环境。
同时，BO 102 并没有受限于特殊外观而降低对于硬件的支持程度，33cm或更长的高阶显卡、360水冷排、ATX电源均能被其容纳，配合自下而上的垂直风道散热，让大家在硬件选配方面拥有充裕的选择。
    颜色 : 银色
  •

JONSPLUS BO 102 产品介绍

作为强调原创性与革新性的“BO”系列，在不断尝试更多的机箱设计形态，希望能给市场带来新的元素。

来自 BO 系列的询问

概念设计与实用性，应当如何兼得？

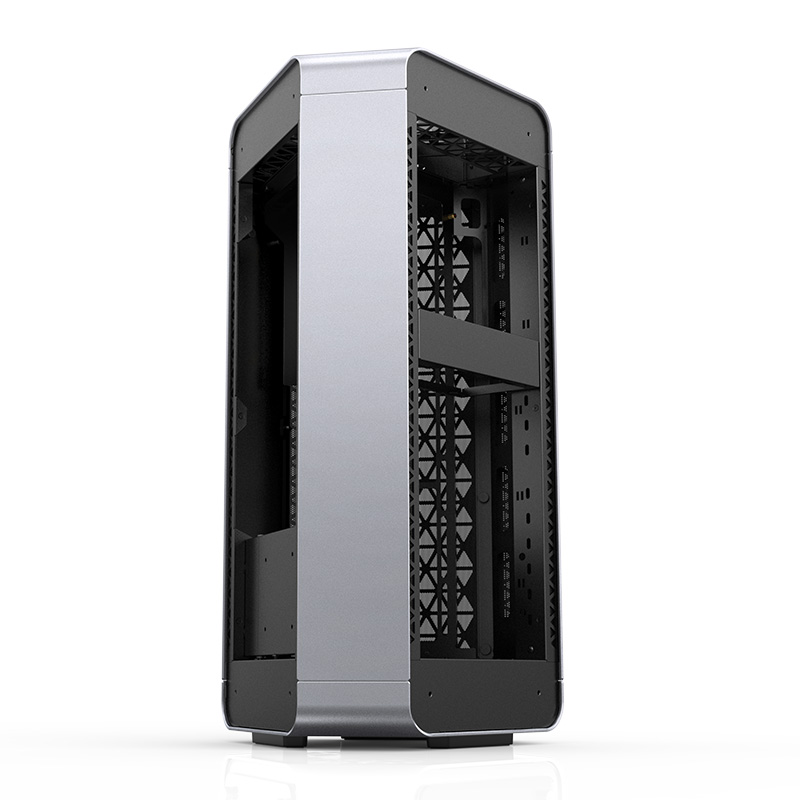

概念性的垂直三棱角外观设计

BO 102 利用非常规的三角结构，向上立体伸展内部空间，对桌面的占用面积低于常规机箱。这样有别传统的概念性外观设计，虽存在一定的主流市场接受风险，但高辨识度的外型线条，也能满足部分用户的视觉需求，所以我们将其归类于寻求创新的“BO系列”产品线。

顶部圆弧过渡处理

为减少三角平面与立面过渡的生硬，我们对 BO 102 顶盖与底盖的铝合金面板边缘进行了大弧度弯折，让整体轮廓变得柔和，易于融入家居环境。

顶部圆弧过渡处理

为减少三角平面与立面过渡的生硬，我们对 BO 102 顶盖与底盖的铝合金面板边缘进行了大弧度弯折，让整体轮廓变得柔和，易于融入家居环境。

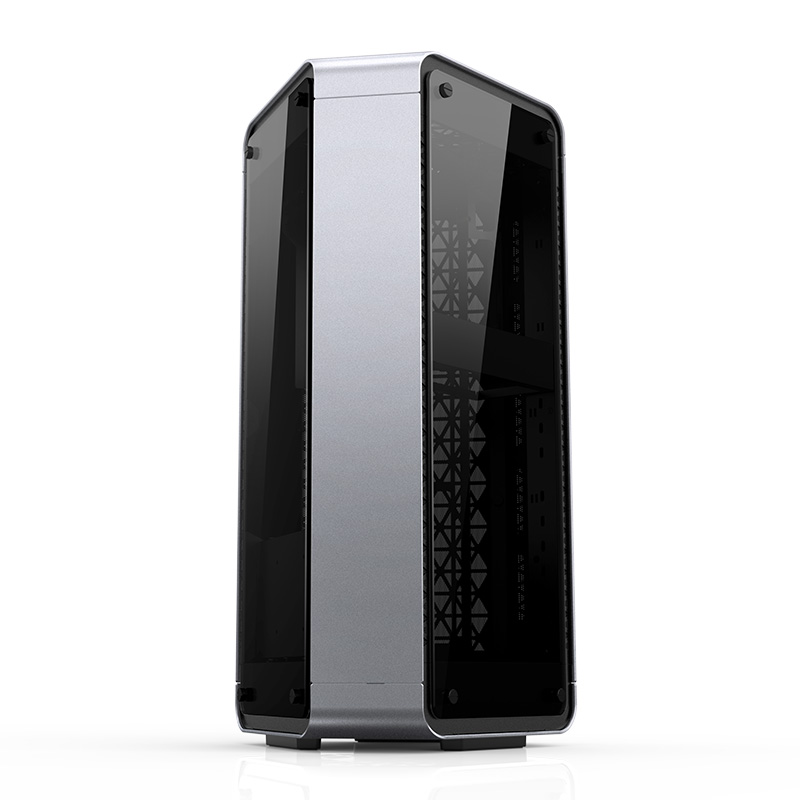

4mm厚度，透光系数29.3%的双钢化玻璃侧板

钢化玻璃透光系数29.3%，泛称黑玻，在机箱产品属于比较暗的玻璃，可压制过于鲜艳的发光硬件，使其呈现优雅光效。

实用性的硬件支持

特殊形态机箱布局下的硬件规格，通常会受其结构限制而妥协。
BO 102 整体对于高度空间的良好利用，在基于Mini-ITX规格下，对其它高性能硬件支持依旧保持了完整性与实用性。

第一仓：Mini-ITX主板仓与标准PSII-ATX电源仓

BO 102 支持标准的Mini-ITX规格主板（17x17cm，位于上方），以及标准的ATX规格电源（限长21cm，位于下方）。通过钢化玻璃侧板可视主板硬件RGB光效。

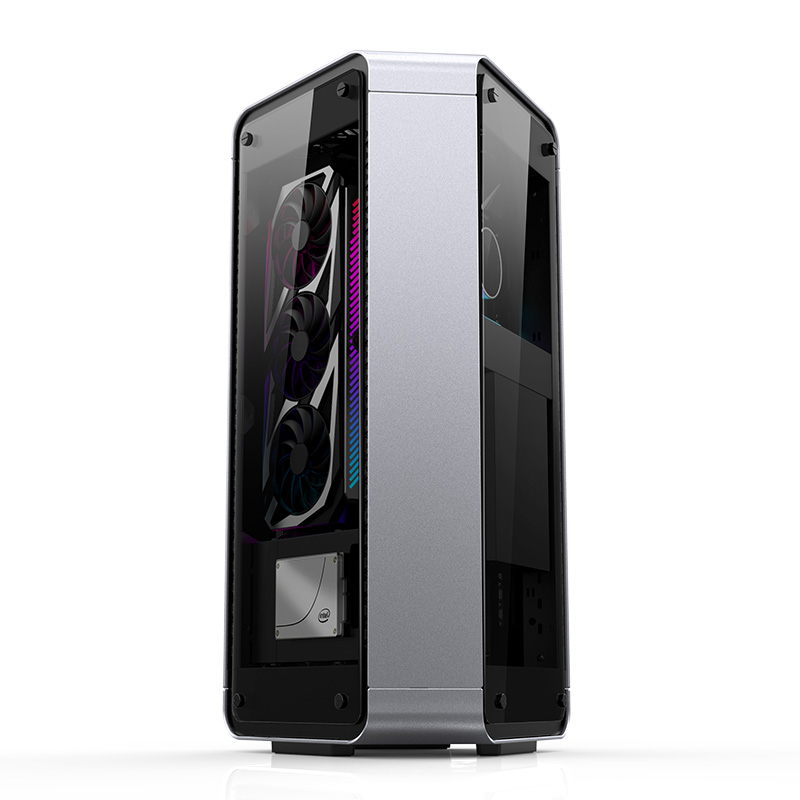

第二仓：至少330mm空间的垂直吊装显卡安装位与硬盘仓

显卡可以安装在第二仓体上侧的可拆卸显卡支架上，通过PCI-E延长线与主板进行连接。显卡支持三槽（双PCI固定挡片）的88mm厚度规格，长度限定为330mm~380mm（视硬盘安装情况而定）。
显卡下方则为硬盘安装仓，BO 102 最大支持3.5"HDD x2与2.5"HDD x1同时安装，满足大多数家庭用户对于存储容量的需求。此面通过钢化玻璃可视显卡硬件的RGB光效。
*出厂已包含PCI-E 4.0显卡转接延长线，无需单独购买

第二仓：至少330mm空间的垂直吊装显卡安装位与硬盘仓

显卡可以安装在第二仓体上侧的可拆卸显卡支架上，通过PCI-E延长线与主板进行连接。显卡支持三槽（双PCI固定挡片）的88mm厚度规格，长度限定为330mm~380mm（视硬盘安装情况而定）。
显卡下方则为硬盘安装仓，BO 102 最大支持3.5"HDD x2与2.5"HDD x1同时安装，满足大多数家庭用户对于存储容量的需求。此面通过钢化玻璃可视显卡硬件的RGB光效。
*出厂已包含PCI-E 4.0显卡转接延长线，无需单独购买

第三仓：360规格的水冷排安装仓

BO 102 支持360规格的水冷排安装，以满足高功率CPU的散热需求。冷排可上下调节一定的范围以适配走管长度。此仓位于机箱后部，通过满布散热开孔的黑化钢制侧板进行闭合。

三棱角隐线槽/快速走线设计

虽拥有特殊的结构设计，但利用 BO 102 主板仓两侧棱角的垂直理线槽（33mm厚度空间），能够快速进行电源及其他线材的走线管理。较大的过线孔能让电源的每一条线材轻松穿过，并接驳至对应的硬件接口。理线完毕后，安装免工具卡扣的铝合金遮板即可，保持主机内部清爽。

三棱角隐线槽/快速走线设计

虽拥有特殊的结构设计，但利用 BO 102 主板仓两侧棱角的垂直理线槽（33mm厚度空间），能够快速进行电源及其他线材的走线管理。较大的过线孔能让电源的每一条线材轻松穿过，并接驳至对应的硬件接口。理线完毕后，安装免工具卡扣的铝合金遮板即可，保持主机内部清爽。

标配PCI-E 4.0显卡延长转接线

BO 102标配PCI-E 4.0规格的显卡延长线，对当前高性能显卡可提供全效能支持。

主要组成材质

机壳外层：3.0mm铝镁合金磨砂工艺     内部结构：1.0mm 全黑化钢板
侧板x1：1.0mm 全黑化钢板     侧板x2：4.0mm 钢化玻璃

75mm~83mm的CPU散热器安装空间

BO 102 可支持高度为75mm以内的风冷散热器（默认侧板安装模式为75mm限制，但建议至少预留10mm确保气流通过；通过侧板扩距套件，可以再增加8mm空间至83mm安装空间），受限于该尺寸范围下压散热器的性能限制，如果使用高性能CPU，建议安装一体式水冷以获得全面的散热性能。对于目前少数较高的一体式水冷头（75/83mm以内,取决于侧板安装模式），BO 102 也能容纳。

玻璃侧板与箱体可增加8mm间隙，增强显卡仓以及主板仓通风效能

如果您安装了比较高的CPU散热水冷头/风冷散热器，或者高发热量的较厚尺寸的显卡，基于兼容性或散热需求，可利用随机配送的增高套件，自定义玻璃侧板与箱体间隔宽度（悬空间隔8mm）。

玻璃侧板与箱体可增加8mm间隙，增强显卡仓以及主板仓通风效能

如果您安装了比较高的CPU散热水冷头/风冷散热器，或者高发热量的较厚尺寸的显卡，基于兼容性或散热需求，可利用随机配送的增高套件，自定义玻璃侧板与箱体间隔宽度（悬空间隔8mm）。

80mm~88mm的显卡安装/散热支持厚度

高性能的显卡通常超越了2-SLOT厚度。
BO 102的显卡仓，对于GPU厚度的总容纳空间为80mm，如果以58mm厚度的“ROG STRIX RTX 3090 24G GAMING”显卡作为参照，默认侧板安装模式下，GPU的风扇面与钢化玻璃侧板依旧保留有22mm的有效散热风流通道；若通过增高套件拓宽侧板与箱体的间隙（+8mm），可达到更优化的30mm风流通道空间，和更直接从间隙进入的冷空气可以增强冷却能力。

ATX电源可依据长度进行四档高度调节

BO 102 支持标准的ATX电源，并设计了四档高度的弹性安装位，最长可容纳21cm长度规格，安装时选择合适高度即可。

ATX电源可依据长度进行四档高度调节

BO 102 支持标准的ATX电源，并设计了四档高度的弹性安装位，最长可容纳21cm长度规格，安装时选择合适高度即可。

双安装方式的2+1硬盘设计

BO 102 提供了3.5"HDD x2与2.5"SSD x1安装位，默认安装于显卡下方（侧立竖置模式）。少数情况下，如遇显卡长度（超过330mm）过长导致与硬盘仓冲突，则需将硬盘仓改为底部横置模式，以避让显卡（此安装方式可兼容3.5"HDDx1与2.5"SSD x1，但会阻隔部分底部风流）。

由底部20cm大口径风扇构建垂直散热风道

通过铝合金框体包裹的 BO 102 天然形成了垂直的风流散热结构，底部内藏的20cm大尺寸风扇进风，辅以每一面边缘的镂空开孔对流，机箱内的硬件热量在上升过程中还可借由CPU散热冷排出风排出，避免箱内热量淤积。

由底部20cm大口径风扇构建垂直散热风道

通过铝合金框体包裹的 BO 102 天然形成了垂直的风流散热结构，底部内藏的20cm大尺寸风扇进风，辅以每一面边缘的镂空开孔对流，机箱内的硬件热量在上升过程中还可借由CPU散热冷排出风排出，避免箱内热量淤积。

顶置IO接口

1*POWER按键   1*USB3.2 Gen 2 Type-C(10Gbps)  1*USB3.2 Gen 1 Type-A(5Gbps)   1*AUDIO/MIC复合接口

上下可选 -机箱后部集中出线口

在 BO 102 三面包裹的结构内，显卡与主板顶置且IO接口朝上安装，最终集中于顶部进行视频线、音频线、键鼠等线材的接驳，并通过机箱后部的出线孔统一释出，避免杂乱。如果外设线材较长，也可通过三棱角处的隐线槽绕至底部集中出线。

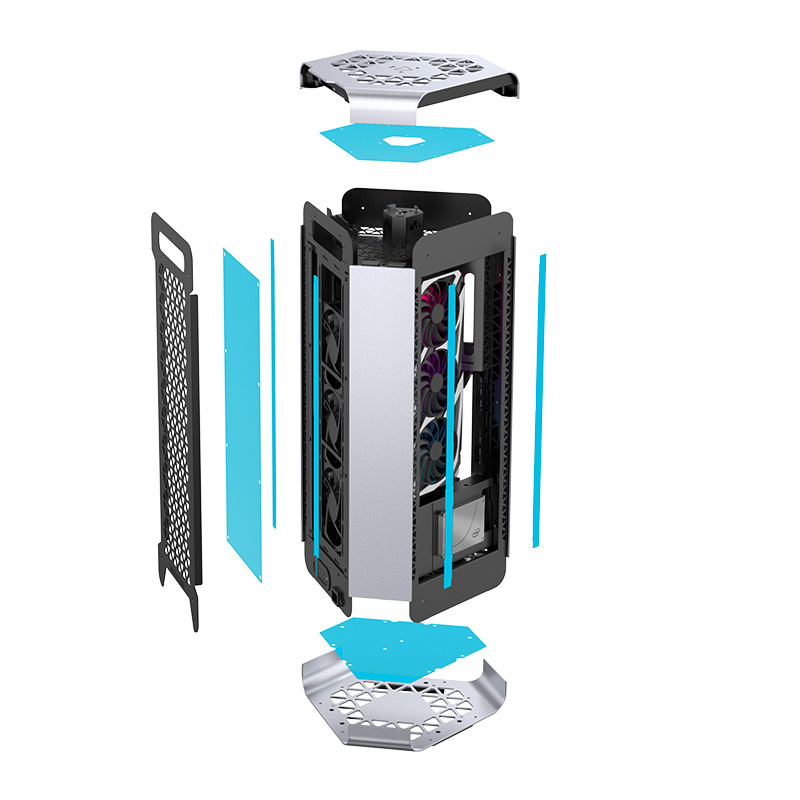

周密的防尘处理

BO 102 无论是在顶部/底部/冷排仓等主进出风口，还是侧边的长条型对流孔，均覆盖有防尘网阻隔双向灰尘。多年来机箱出风口不设计防尘似乎已成为标准，但从我们实际使用的情况来看，主机关机后，在空气流动和灰尘运动的作用下，长期使用的主机出风口附近硬件往往会有一层灰尘。周密的防尘，更有利于硬件长寿工作。

周密的防尘处理

BO 102 无论是在顶部/底部/冷排仓等主进出风口，还是侧边的长条型对流孔，均覆盖有防尘网阻隔双向灰尘。多年来机箱出风口不设计防尘似乎已成为标准，但从我们实际使用的情况来看，主机关机后，在空气流动和灰尘运动的作用下，长期使用的主机出风口附近硬件往往会有一层灰尘。周密的防尘，更有利于硬件长寿工作。

PCI-E 4.0 转接线尺寸规格说明

BO 102 已标配该转接线，但如需定制其他类型线材，可参考图示数据尺寸。

场景实拍

部分的细节工艺阐述:

  • 镁铝合金部件边缘均采用CNC设备铣边，
    可保障其平整，没有凹凸切边痕迹。

  • 玻璃侧板采用CNC铣边并导角，使其保障边缘光滑而不刮手。CNC处理的玻璃边缘质感和精度优于普通的磨边机工艺。

  • 内部五金采用黑平光涂层工艺，由于黑平光的平整度特质要求，只有原生喷涂粉末才能制作，可避免回收粉末造成的粗糙及有害物渗入的问题。

通用规格
  • 产品型号BO 102
  • 产品版本Ver.1（钢化玻璃版，银色）
  • 产品尺寸285mm（长）*317mm（宽）*595mm（高/含脚垫）
  • 主板支持Mini-ITX
  • 显卡支持限长：330mm~380mm（取决于硬盘安装方式/已包含PCI-E 4.0转接线）
  • PCI扩展槽2个
  • 硬盘支持竖置：3.5"HDD x2 + 2.5"SSD x1 或 3.5"HDD x1+ 2.5"SSD x2 横置：3.5"HDDx1 + 2.5"SSD x1
  • 电源支持ATX PSII规格，最大210mm
  • 前置接口1*POWER按键 1*USB3.2 Gen 2 Type-C(10Gbps) 1*USB3.2 Gen 1 Type-A(5Gbps) 1*AUDIO/MIC复合音频接口
  • 防尘滤网系统底部，顶部，冷排出风口，侧板间隙进出风口全覆盖
  • 产品净重/毛重10.8KG / 14KG
  • 包装尺寸698*404*378mm
  • 风扇规格风扇尺寸：200mm(L)*200(L)*25(H)； 转速：800（+-10%）； 风量：99.78CFM； 噪音：28.3dBA； 电压：DC 12V； 风压：0.92mmH2O； 接口：SATA供电
散热系统规格
  • 风冷散热器支持限高：75mm~83mm硬件容纳高度，建议预留至少10mm确保气流通过，或使用水冷散热器
  • 冷排支持侧部：360mm/240mm
  • 风扇支持底部：20cm（出厂已包含）
主要部件材质
  • 机壳外层3.0mm铝镁合金磨砂工艺
  • 内部结构1.0mm全黑化钢板
  • 侧板4.0mm钢化玻璃 X2，1.0mm全黑化钢板 x1
产品编码
  • EAN6970620551494
  • UPC0842482100126
